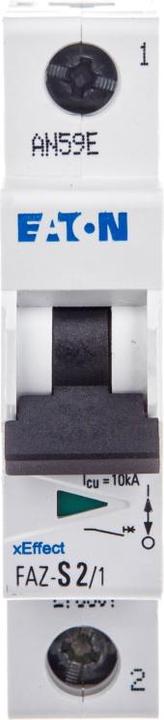

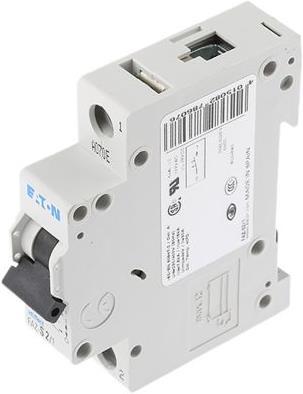

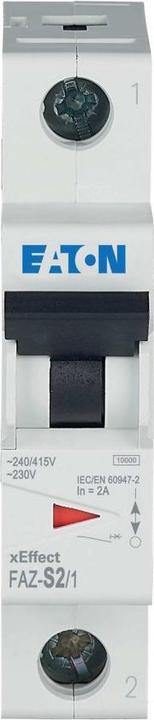

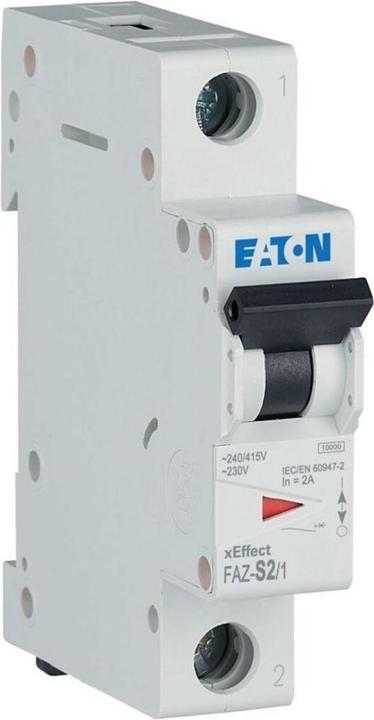

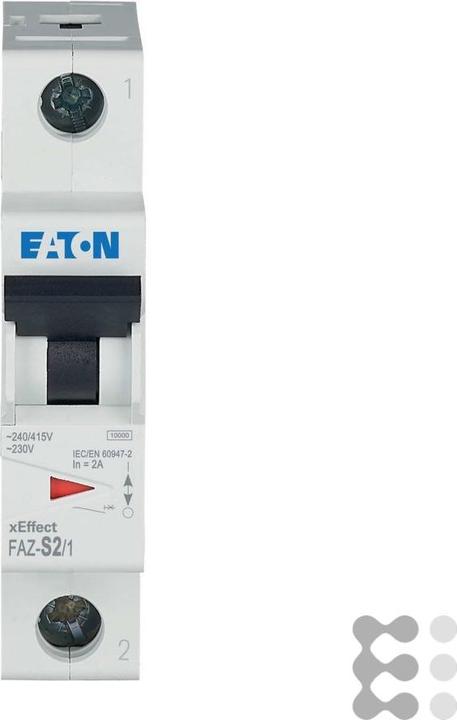

Eaton Interruttore automatico 1-polo 2A

Gamma: xEffect
Serie: FAZ
Numero di poli: 1
Corrente nominale: 2 A
Caratteristica di intervento: Tipo S
Tensione nominale AC: 230 V
Capacità di interruzione: 10 kA
Lunghezza: 80 mm
Larghezza: 17,5 mm
Profondità: 73,5 mm

Interruttori automatici miniaturizzati, serie FAZ, 6 kA e 10 kA. Disponibili in configurazioni a polo singolo, doppio e triplo con intervento termico e magnetico. Progettati per il montaggio su guida DIN, questi interruttori offrono tre caratteristiche di intervento selezionabili. La capacità di interruzione può essere scelta in base alla caratteristica: 6 kA per applicazioni a basso costo o 10 kA per la piena capacità. Presentano un sistema di contatto a doppio intervento con una camera interna di estinzione dell'arco e un meccanismo di attivazione a stoccaggio con intervento libero.

Un chiaro indicatore della posizione del contatto è fornito da una leva di commutazione frontale, e hanno una grande capacità di serraggio dei terminali da 0,75 a 16 mm². Questi interruttori sono compatibili con guide DIN e conformi alla norma EN 50 022/DIN 46277-3. Soddisfano le disposizioni di progettazione B, C e S secondo il nuovo standard internazionale IEC 898, BS/EN 60-898.

La curva B garantisce un intervento confortevole a correnti da 3 a 5 volte il valore nominale, adatta per circuiti con correnti di spunto moderate, come lampade a incandescenza, carichi di riscaldamento e edifici più piccoli. La curva C fornisce un intervento istantaneo a correnti da 5 a 10 volte il valore nominale, ideale per circuiti con correnti di spunto maggiori, come attrezzature industriali, edifici più grandi, motori e lampade fluorescenti. La curva S ha una soglia di risposta ai cortocircuiti da 13 a 17 volte la corrente nominale e una soglia di sovraccarico da 1,05 a 1,3 volte la corrente nominale, rendendola particolarmente adatta per la protezione di circuiti di controllo dove ci si aspetta correnti di spunto molto elevate, come nei trasformatori.
