Dr. Hahn cerniera porta

Cerniera per porte Hahn 4 AT a due e tre parti

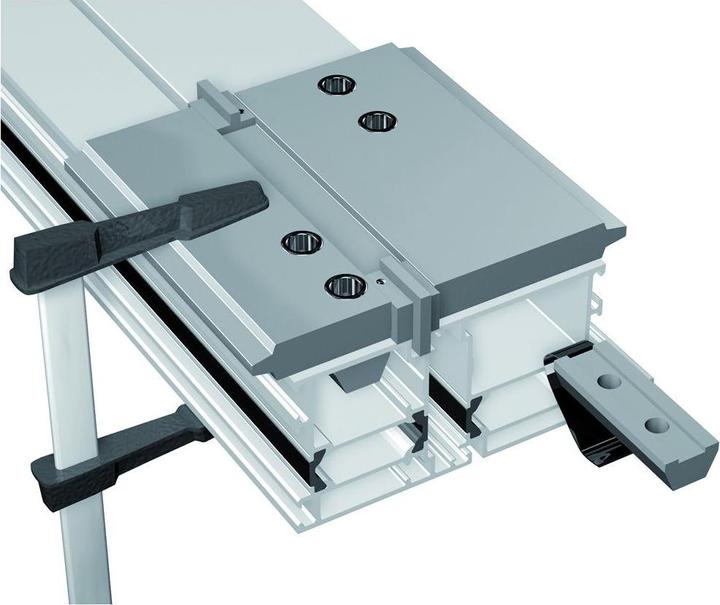

La novità di queste cerniere è il mezzo misura zero, in cui la parte della cerniera del telaio è stata ridotta al minimo dello spazio necessario. Questa nuova variante è particolarmente utile in situazioni in cui c'è poco spazio sul lato del telaio. Il fissaggio avviene tramite la parte della cerniera. Indipendentemente che si tratti di vite di ancoraggio, ancoraggio a vite o piastra di fissaggio, tutti i dispositivi di fissaggio Hahn disponibili possono essere utilizzati per il montaggio.

Disponibile per tutti i profili in alluminio comuni. Possibilità di combinazione e varianti di fissaggio per porte che si aprono verso l'interno e verso l'esterno - anche con profili a cambio e costruzioni a montante angolare. Varianti per porte con larghezza di costruzione estrema e porte con telai sottili. Capacità di carico fino a 220 kg (3 parti) o 180 kg (2 parti) - a seconda della costruzione del profilo e della situazione di utilizzo. Regolabile in 6 direzioni. Utilizzabile a sinistra/destra secondo la norma DIN. Angolo di apertura > 180°. Certificato CE secondo EN 1935:2002, classe di cerniera 14.

Tecnica / Applicazione:

Adatto per gusci in alluminio fino a un'altezza di 23 mm. Regolazione orizzontale continua ± 2,5 mm per una lavorazione più rapida. Regolazione in altezza continua + 3 / - 2 mm senza sollevare e abbassare il battente. Regolazione della pressione della guarnizione ± 0,5 mm sul battente della porta installato.

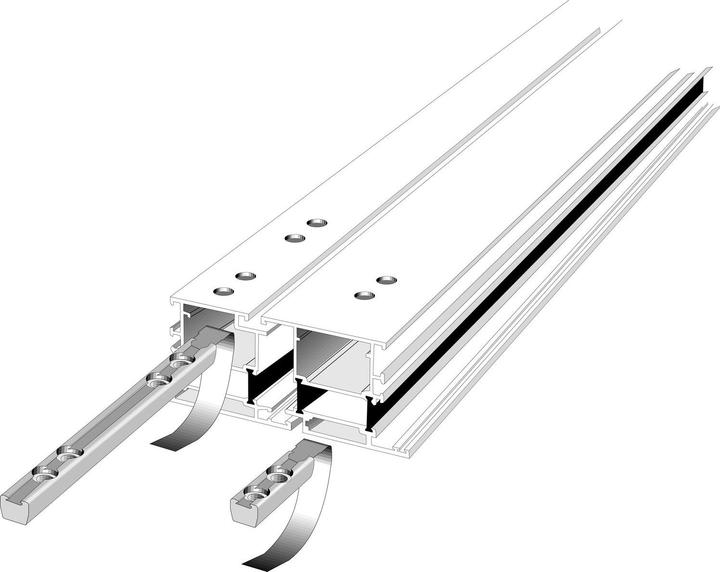

Fissaggio: piastre di fissaggio 15 mm.

Contenuto della fornitura: inclusa piastra di fissaggio.

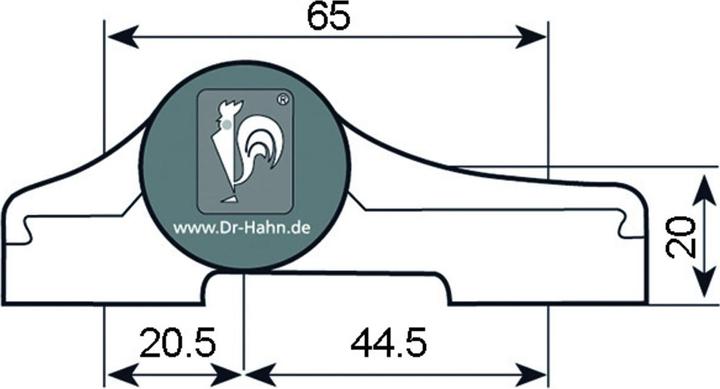

Tipo: Serie 4 AT, 2 parti. Materiale: alluminio anodizzato argento. Punto di rotazione (mm): 20. Esecuzione: con piastre di fissaggio 15 mm. Distanza tra gli assi (mm): 65. Marca: Hahn. Numero di fabbrica: M90110000. Contenuto (ST): 1.
