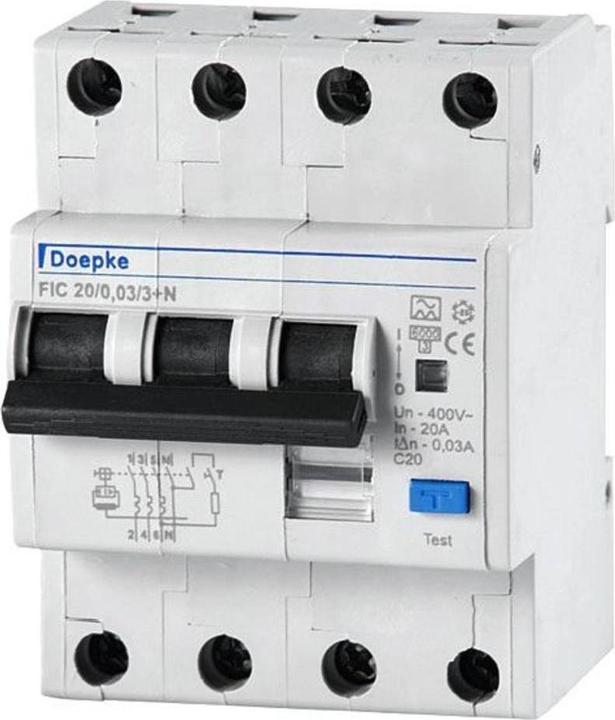

Doepke Combinazione FI/LS

Gli RCBO combinano interruttori differenziali e interruttori di protezione in un unico dispositivo (combinazione FI-/LS). Proteggono le persone da correnti di guasto e gli impianti da cortocircuiti e sovraccarichi. I DRCBO 4 hanno una capacità di interruzione nominale di 6 kA. Offrono, oltre all'indicatore di attivazione, anche una finestra per l'etichettatura. Gli interruttori di tipo A sono sensibili a correnti pulsanti e alternate. Questa funzione è indipendente dalla tensione di rete. Gli interruttori con caratteristica di intervento C sono ottimizzati per circuiti con elevati picchi di corrente. Gli interruttori standard sono progettati per circuiti con una tensione nominale di 230 V o 400 V e una frequenza nominale di 50 Hz.

Caratteristiche:

• Sensibilità a correnti pulsanti e alternate
• Attivazione indipendente dalla tensione di rete
• Dimensioni ridotte per tutte le correnti nominali
• Indicatore di posizione di commutazione
• Indicazione separata della causa di attivazione
• Morsetti a gancio con ampio intervallo di sezione trasversale su entrambi i lati di connessione
• Conduttore neutro a destra
• Finestra per etichettatura
• Tipo di montaggio: fissaggio rapido su guida di supporto
• Posizione di installazione arbitraria
• Alimentazione arbitraria

Campi di applicazione: Protezione di circuiti in edifici residenziali e di servizio, nonché in impianti industriali con reti TN-S, TT e TN-C-S. Negli impianti IT, gli interruttori FI/LS possono essere previsti per l'interruzione in caso di un secondo guasto a terra. L'uso è escluso in impianti con reti TN-C e per la protezione di circuiti in cui i dispositivi di elettronica di potenza possono generare correnti di guasto continue o correnti di guasto con frequenze diverse da 50/60 Hz.
