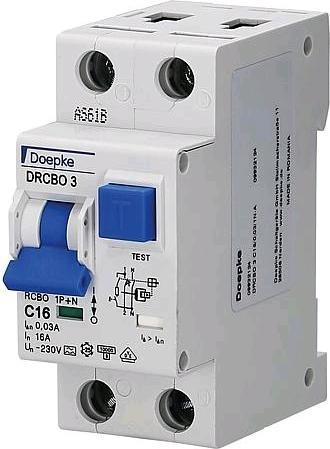

Doepke Combinazione FI/LS

RCBO unisce interruttori differenziali e interruttori di protezione in un unico dispositivo (combinazione FI-/LS). Proteggono le persone da correnti di guasto e gli impianti da cortocircuiti e sovraccarichi. Gli interruttori della serie DRCBO 3 funzionano indipendentemente dalla tensione di rete e si distinguono per un elevato potere di interruzione nominale. Indicatori separati consentono una rapida panoramica sullo stato operativo attuale. I DRCBO 3 possono essere facilmente installati e rimossi. Gli interruttori di tipo A sono sensibili a correnti pulsanti e alternate. Questa funzione è indipendente dalla tensione di rete. Gli interruttori con caratteristica di intervento C sono ottimizzati per circuiti con elevate correnti di accensione o picchi. Gli interruttori standard sono progettati per circuiti con una tensione nominale di 230 V o 400 V e una frequenza nominale di 50 Hz.

Caratteristiche:

• Intervento indipendente dalla tensione ausiliaria
• Sensibilità per correnti di guasto alternate e pulsanti (Tipo A)
• Dimensioni ridotte per tutte le correnti nominali
• Alta resistenza ai cortocircuiti
• Indicatore di stato contatti verde-rosso
• Indicatore di intervento per corrente di guasto
• Morsetti a gancio con protezione contro il retrofondo e ampia gamma di sezioni di collegamento per cablaggi su rotaie e conduttori su entrambi i lati di connessione
• Conduttore neutro a destra
• Interruttori a scorrimento tristabili per un facile montaggio e smontaggio
• Tipo di montaggio: fissaggio rapido su guida di supporto
• Posizione di installazione arbitraria
• Alimentazione arbitraria

Aree di applicazione: Protezione di circuiti in edifici residenziali e commerciali, nonché in impianti industriali con reti TN-S, TT e TN-C-S. Negli impianti IT, gli interruttori FI/LS possono essere previsti per l'interruzione in caso di un secondo guasto a terra. È escluso l'uso in impianti con reti TN-C e per la protezione di circuiti in cui i dispositivi di elettronica di potenza possono generare correnti di guasto continue o correnti di guasto con frequenze diverse da 50/60 Hz.
