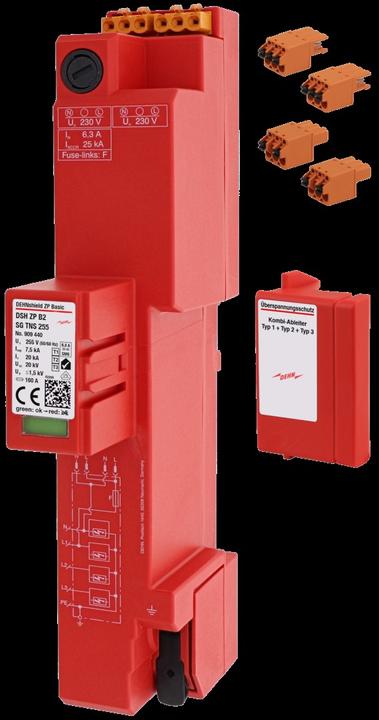

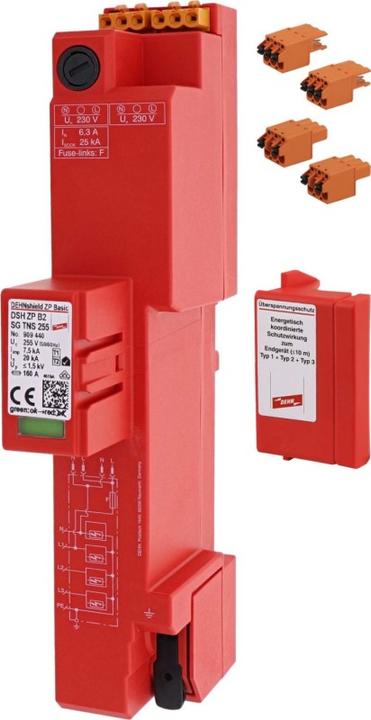

Dehn DEHNshield ZP Basic DSH ZP 909440 B2 SG TNS 255 Scaricatore combinato tipo1+2
spedizione gratuita
DEHN Combinatore DSH ZP B2 SG TNS 255
Produttore: DEHN
Descrizione: Combinatore TN-S
Tipo: DSH ZP B2 SG TNS 255
Forma di rete DC: no
Forma di rete IT: no
Forma di rete TN: no
Forma di rete TN-C: no
Forma di rete TN-C-S: no
Forma di rete TN-S: sì
Forma di rete TT: no
Altra forma di rete: no
Numero di poli: 4
Corrente di impulso (10/350 µs): 30 kA
Tensione massima continua AC: 255 V
Tensione nominale AC: 230 V
Livello di protezione L-PE: 1,5 kV
Livello di protezione N-PE: 1,5 kV
Capacità di estinzione della corrente di guasto: 25 kA
Energia specifica (W/R): 14,06 kJ/Ohm
Max. dispositivo di protezione da sovraccarico per cablaggio diretto (fusibile): 160 A
Max. dispositivo di protezione da sovraccarico per cablaggio V-V (fusibile): 160 A
Tipo di montaggio: barra di distribuzione
Max. sezione del conduttore rigido (singolo/multifilo): 25 mm²
Segnalazione remota: no
Segnalazione sul dispositivo: ottica
Classe di prova: Tipo 1 e 2 e 3
Fusibile integrato: no
Protezione coordinata energeticamente con il dispositivo finale: sì
Tecnologia di scarica a scintilla con interruzione della tensione: sì
Prelievo di tensione protetto da sovraccarico: sì
Grado di protezione (IP): IP30
DEHN Combinatore DSH ZP B2 SG TNS 255: ulteriori dettagli

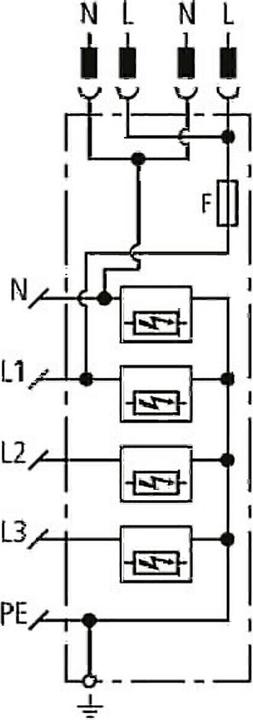

Combinatore testato Tipo 1+Tipo 2+Tipo 3 secondo DIN EN 61643-11 per sistemi TN-S (circuito 4+0) incluso alimentazione a 230 V protetta da sovraccarico (N e L) con fusibile di ricambio per RfZ / APZ secondo VDE-AR-N 4100 completamente montabile senza attrezzi grazie alla tecnologia di connessione Click+Power per il sistema di barre di distribuzione da 40 mm e morsetto di messa a terra Push-in. Da utilizzare nel sistema di alimentazione principale secondo DIN VDE 0100-443 per edifici (anche con alimentazione da linea aerea, senza sistema di protezione contro i fulmini esterno). Un clip di copertura adatto secondo DIN VDE 0603-1 per ogni campo contatore commerciale, più 2 x presa e 2 x spina (senza cavi di collegamento) per il cablaggio del sistema di misurazione intelligente secondo VDE-AR 4100 è incluso nella fornitura.
EAN: 4013364409866.
Tipo di protezione contro le sovratensioni | Scaricatore combinato |
Numero di conduttori | 4 x |
Classe di prova | Tipo 1 |
Tipo di montaggio | Top-hat rail |
No. di articolo | 22613976 |
Produttore | Dehn |
Categoria | Protezione contro le sovratensioni |
No. di fabbricazione | 909440 |
Data di rilascio | 7.10.2022 |
Tipo di protezione contro le sovratensioni | Scaricatore combinato |
Numero di conduttori | 4 x |
Corrente impulsiva del fulmine | 30 kA |
Corrente di picco nominale di dispersione | 25 kA |
Tensione nominale | 230 V |
Livello di protezione | 1.50 V |
Tipo di montaggio | Top-hat rail |
Tipo di montaggio | Fissaggio a vite |
Classe di prova | Tipo 1 |
Classe di protezione IP | IP30 |
Paese di origine | Cina |
Emissione di CO₂ | |
Contributo climatico |

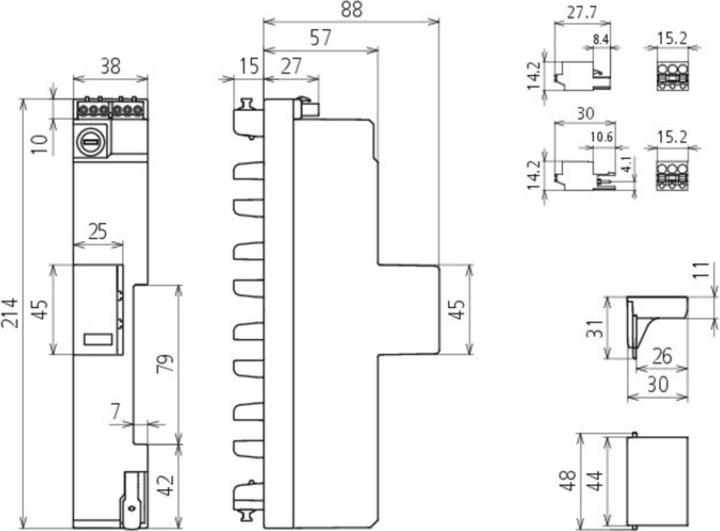

Lunghezza | 0.23 m |
Larghezza | 0.12 m |
Altezza | 0.06 m |
Peso | 622 g |
Lunghezza | 23 cm |
Larghezza | 12 cm |
Altezza | 5 cm |
Peso | 640 g |
