ABB Trasformatore di misura

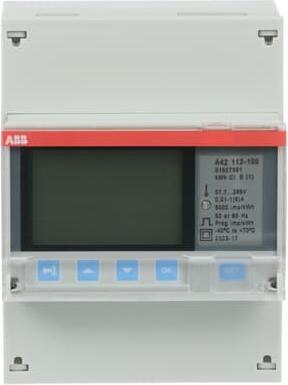

ABB Stotz S&J Contatore di trasformazione A42 112-100

Produttore: ABB Stotz S&J
Descrizione: Contatore di trasformazione RS485
Tipo: A42 112-100
Tipo di contatore: elettronico
Corrente nominale (In): 6 A
Corrente massima (Imax): 6 A
Tensione nominale (Un) N-L: 57,7..288 V
Frequenza: 50..60 Hz
Classe di precisione: B
Tipo di fase: monofase
Esecuzione: Contatore di trasformazione
Tipo di energia: Potenza attiva
Adatto per: Prelievo
Tipo di tariffa: Monotariffa
Tipo di misurazione del carico: no
Blocco di ritorno: sì
Tarato: sì
Certificazione: Direttiva sugli strumenti di misura
Uscita impulsiva: elettrica
Tipo di impulso: S0
Frequenza di impulso: 1..999999 Imp/kWh (kvarh)
Tipo di visualizzazione: digitale
Tipo di montaggio: REG
Larghezza in unità di divisione: 4
Larghezza: 70 mm
Profondità: 65 mm
Altezza: 26,5 mm
Tipo di interfaccia: altro
Firma EDL40: no
Con codice di blocco: no
Numero di cifre: 7
Grado di protezione (IP): IP20
Grado di protezione (NEMA): altro

Il contatore di trasformazione ABB Stotz S&J A42 112-100 è un contatore di corrente alternata per la misurazione di reti monofase tramite un collegamento a trasformatore CTVT (rapporto di trasformazione per corrente e tensione configurabile) fino a un massimo di 6 A. I seguenti valori vengono visualizzati su un display retroilluminato bianco con fino a 7 cifre: energia attiva (Classe 1), potenza, corrente, tensione (L-N) e frequenza. La comunicazione può avvenire tramite l'interfaccia integrata M-Bus o tramite l'interfaccia infrarossa per il collegamento di un modulo KNX. Il contatore energetico ha un'uscita che può essere utilizzata alternativamente come uscita impulsiva per l'emissione dell'energia attiva o come uscita di allerta. Qui è possibile impostare fino a 25 valori di allerta (soglie con ritardo temporale). Il contatore è tarato secondo la MID ed è certificato secondo la IEC. La larghezza di installazione è di 4 moduli DIN.
