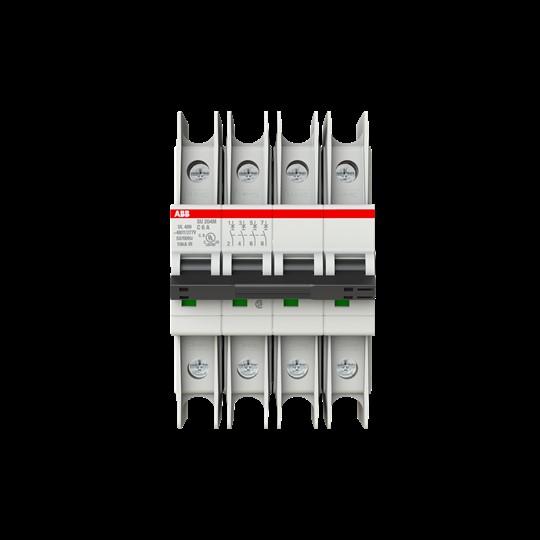

ABB SU204M-C6

Interruttore automatico ABB Stotz S&J SU204M-C6

Produttore: ABB Stotz S&J
Designazione: Interruttore automatico 10kA 6A 4P
Tipo: SU204M-C6
Profondità di installazione: 69 mm
Caratteristica di sgancio: C
Numero di poli (totale): 4
Numero di poli fusibili: 4
Corrente nominale: 6 A
Tensione nominale: 480 V
Tensione di isolamento nominale Ui: 440 V
Tensione di impulso di resistenza Uimp: 4 kV
Tipo di tensione: AC/DC
Capacità di interruzione nominale Icn secondo EN 60898 a 400 V: 11,2 kA
Capacità di interruzione nominale Icu secondo IEC 60947-2 a 400 V: 15 kA
Frequenza: 50-60 Hz
Classe di limitazione dell'energia: 3
Installazione a incasso: No
Conduttore neutro di commutazione: No
Categoria di sovratensione: 3
Grado di inquinamento: 3
Dispositivi aggiuntivi possibili: Sì
Larghezza in unità di passo: 4
Classe di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: -25 a 55 °C
Sezione del conduttore collegabile in filo: 0,75 a 25 mm²
Sezione del conduttore collegabile in solido: 0,75 a 35 mm²
A prova di esplosione: No

Ulteriori dettagli:
Gli interruttori automatici della serie SU 200 M proteggono cavi e fili contro sovraccarichi e cortocircuiti secondo DIN VDE 0100-430 e DIN VDE 0100-530. Sono conformi alle normative di costruzione DIN VDE 0660-101 o IEC/EN60947-2 e UL489 o CSA 22.2 No. 5. Il loro terminale di connessione brevettato garantisce un contatto e una manipolazione semplici e sicuri tramite una piastra di pressione. Per una migliore visibilità durante il cablaggio, l'apertura di connessione per i cavi è situata sopra l'apertura di connessione per la barra di fase. Sezioni di conduttori fino a 35 mm² possono essere collegate direttamente all'unità tramite il morsetto con isolamento in classe di protezione IP20. L'ampia gamma di accessori offre tutto il necessario per le operazioni di installazione. La combinazione di approvazioni secondo UL489, CSA 22.2 No. 5 e IEC/EN60947-2 rende questa unità adatta per un uso mondiale sotto elevate richieste ed è sottoposta a tre test intensivi per qualità e prestazioni prima della consegna.
EAN: 4016779931502.
