ABB Presa per relè da utilizzare con il relè di interfaccia CR-M, guida DIN

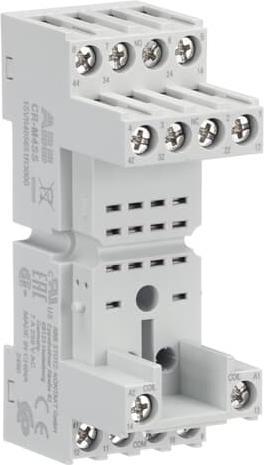

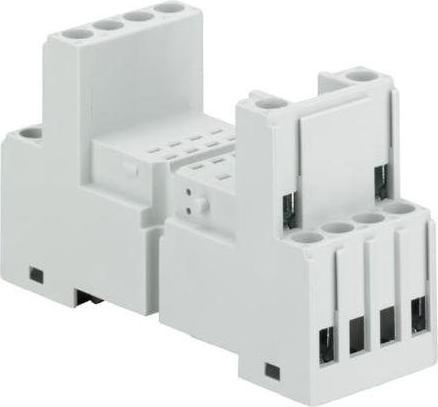

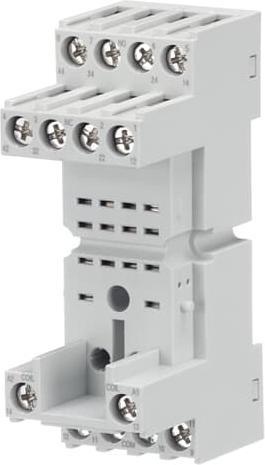

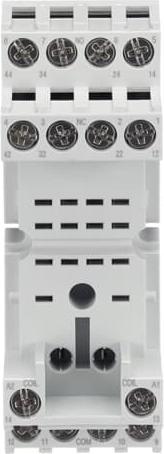

ABB Stotz S&J presa standard CR-M4SS

Produttore: ABB Stotz S&J
Designazione: Presa standard
Tipo: CR-M4SS
Tipo di connessione elettrica: Connessione a vite
Tipo di montaggio: Barra DIN TH35
Con morsetti rimovibili: No
Supplemento funzionale possibile: No
Larghezza: 27 mm
Altezza: 42,5 mm
Profondità: 82 mm

Come interfaccia, i relè di interfaccia collegano il livello di controllo elettronico, ad esempio, PLC, con il livello dei sensori/attuatori. Eseguono varie funzioni tra cui l'interruzione di carichi in corrente continua o alternata con diversi componenti resistivi, induttivi e capacitivi, l'interruzione nel range di tensione da pochi mV a 250 V, l'interruzione nel range di corrente da pochi mA a 12 A, l'amplificazione di deboli segnali di controllo, la separazione potenziale dei circuiti di controllo e carico, e la moltiplicazione dei segnali. La serie CR-M ha 13 diverse tensioni di bobina con 2-4 contatti commutabili. È possibile selezionare un pulsante di test integrato per il funzionamento manuale e il bloccaggio dei contatti di uscita, così come varianti di relè con o senza LED integrato. Sono offerte due varianti di base: presa standard e presa logica. Moduli funzionali pluggabili come protezione da inversione di polarità, diodo di ricircolo, elementi RC o protezione da sovratensione estendono i campi di applicazione dei relè miniaturizzati pluggabili.
