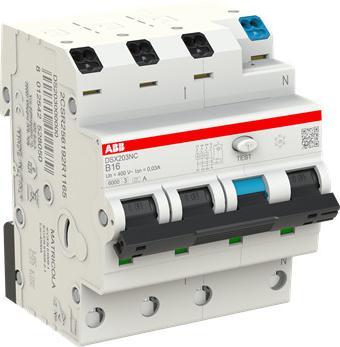

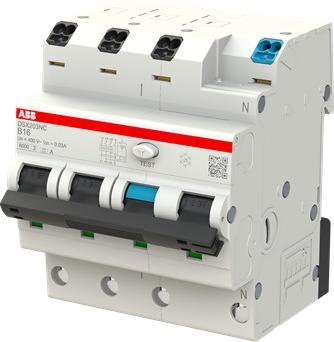

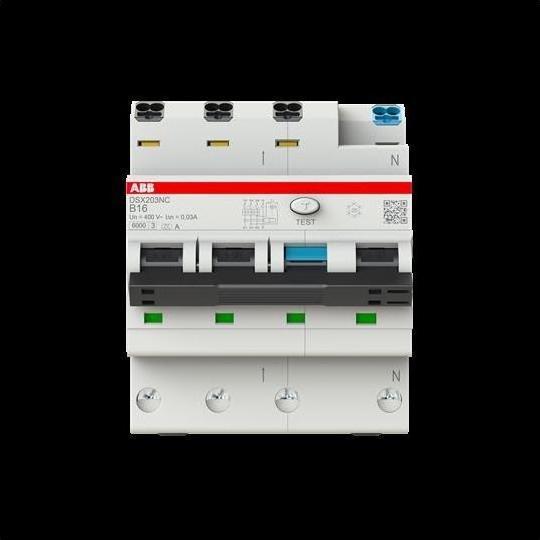

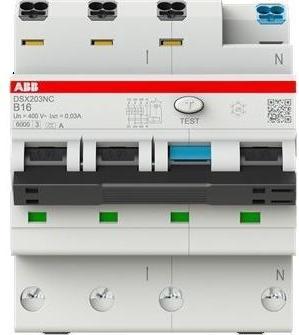

ABB Interruttore FI/LS

I dispositivi FI/LS (RCBO) offrono protezione per persone e beni, nonché protezione contro incendi causati da elettricità, in conformità con le norme DIN VDE 0100-410 e DIN VDE 0100-530. Garantiscano la protezione di tre circuiti monofase o trifase contro sovraccarichi e correnti di cortocircuito, protezione in caso di correnti alternate sinusoidali e correnti pulsanti con una componente di corrente di guasto continua fino a 6 mA verso terra. Inoltre, forniscono protezione da guasti (protezione in caso di contatto indiretto) e protezione aggiuntiva (con I?n = 30 mA). Soddisfano la norma di prodotto IEC/EN 61009-1 (VDE 0664-20). I loro terminali di collegamento brevettati con tecnologia Push-In garantiscono un contatto e una maneggevolezza semplici e sicuri. Alla morsettiera Push-In superiore è possibile collegare conduttori fino a 2 x 4 mm². Lato ingresso, le barre di fase PSX possono essere utilizzate per il cablaggio trasversale. Per l'alimentazione, è possibile collegare conduttori con sezioni fino a 10 mm² direttamente all'apparecchio tramite il morsetto a vite nella classe di protezione IP20. Per una migliore visibilità durante l'alimentazione, l'apertura di collegamento del morsetto a vite è posizionata sopra il morsetto flessibile per la barra di fase. Numerose approvazioni rendono il DSX203NC adatto per l'uso in applicazioni domestiche e commerciali. La capacità di interruzione nominale Icn è di 6.000 A secondo IEC/EN 61009-1 (VDE 0664-20) per RCD (dispositivi di protezione contro le correnti di guasto) in edilizia residenziale. Il RCBO DSX203NC di tipo A è protetto a 3 poli (LS), commutabile a 4 poli e può essere utilizzato in reti trifase con o senza conduttore neutro.
