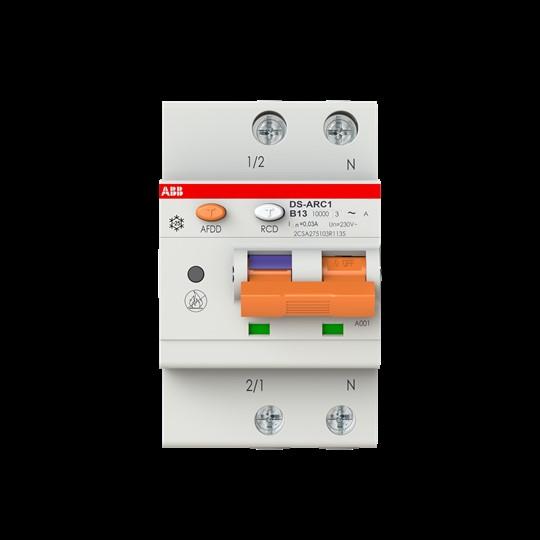

ABB DS-ARC1 M B13 A30

Dispositivo di protezione contro gli archi elettrici (AFDD) con interruttore FI/LS (RCBO) secondo IEC/EN 62606 (VDE 0665-10) e IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) offre protezione contro archi elettrici in serie e paralleli, protezione contro sovraccarichi (sovraccarico o cortocircuito), protezione per correnti alternate sinusoidali e correnti pulsanti con corrente di guasto continua fino a 6 mA verso terra. Inoltre, fornisce protezione contro i contatti indiretti e protezione supplementare (con I?n = 30 mA). Protezione contro le sovratensioni (solo per AFDD interno) e protezione contro incendi causati elettricamente secondo DIN VDE 0100-420.

Le aree di applicazione obbligatorie secondo la DIN VDE 0100-420 sono nei sistemi di tensione alternata monofase con In = 16 A in camere da letto o soggiorni di case di riposo e centri diurni per bambini, persone disabili o anziani, oppure in appartamenti privi di barriere, nonché in stanze o luoghi a rischio di incendio (con rischio di incendio particolare, luoghi di lavoro a rischio di incendio), prevalentemente realizzati con materiali combustibili. Rischio per beni insostituibili - beni culturali di particolare valore e nei circuiti di alimentazione monofase che alimentano apparecchiature elettriche nelle aree menzionate o le attraversano. Si raccomanda l'uso di AFDD in stanze con possibilità di pernottamento, stanze o luoghi con strutture che favoriscono la propagazione del fuoco e circuiti di alimentazione con elevata potenza di connessione.

In generale, l'AFDD è consigliato anche per aumentare la protezione antincendio contro incendi causati elettricamente. Indicatore LED per identificare la causa dell'attivazione. Alimentazione dall'alto o dal basso a piacere, cablaggio incrociato ad esempio verso interruttori di protezione FI nell'area dei morsetti posteriori possibile. Accessori del sistema pro M compact® montabili. Capacità di interruzione nominale secondo IEC/EN 61009 Icn=10kA. AFDD+RCBO DS-ARC1M è protetto monofase (LS), commutabile bipolare.
