Schabus Controllo dell'estrattore di cavi

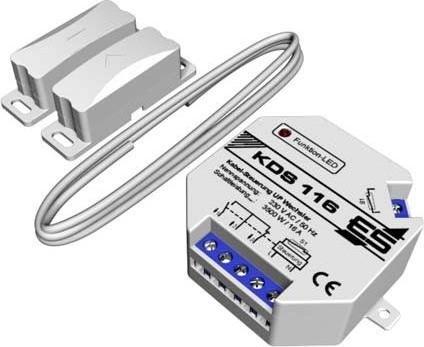

Grazie all'uso del controllo dell'aria di scarico KDS 116, un sistema di ventilazione può essere utilizzato solo quando la finestra è aperta e l'aria fresca necessaria può entrare nella stanza. Un interruttore a magnete sul battente della finestra monitora se la finestra è aperta o chiusa e trasmette queste informazioni tramite un cavo sottile all'unità di controllo. Quest'ultima consente l'alimentazione elettrica solo quando la finestra è inclinata o aperta.

Il cavo di controllo viene collegato all'unità di controllo e all'interruttore a magnete. È ideale per l'installazione successiva in caso di cavi di controllo già posati con 2 conduttori. L'unità di controllo è dotata di un contatto di commutazione privo di potenziale e può quindi essere interposta nella linea del motore del ventilatore della cappa aspirante, in modo che l'illuminazione della cappa funzioni indipendentemente dalla posizione della finestra.

Il sistema è combinabile con un ulteriore interruttore a magnete KMS 098K22 per una seconda finestra. Deve essere aperta almeno una finestra affinché il sistema di ventilazione possa essere attivato. Il KDS 116 può essere facilmente combinato con contatti per finestre che molti produttori di finestre offrono con un contatto integrato (apri/chiudi).

Non appena la temperatura dei fumi nei tubi di scarico supera i 40 gradi, la finestra deve essere aperta. Rilevatore di temperatura dei fumi ATW 519 per KDS 110/116.

Dati tecnici: tensione di funzionamento: 230 V/50-60 Hz, consumo energetico: circa 2 W, potenza di commutazione relè: 3500 W/16 A, potenza di commutazione relè: 2000 VA/8 A, tensione di controllo: 18 V, lunghezza del cavo: 6 m (estensibile), intervallo di funzionamento: -15 °C/+40 °C, grado di protezione: IP 20, unità di controllo (HxLxP): 51x51x26 mm, interruttore a magnete (HxLxP): 55x15x18 mm, magnete (HxLxP): 55x15x18 mm, piastra di distanza (HxLxP): 55x15x5 mm.
