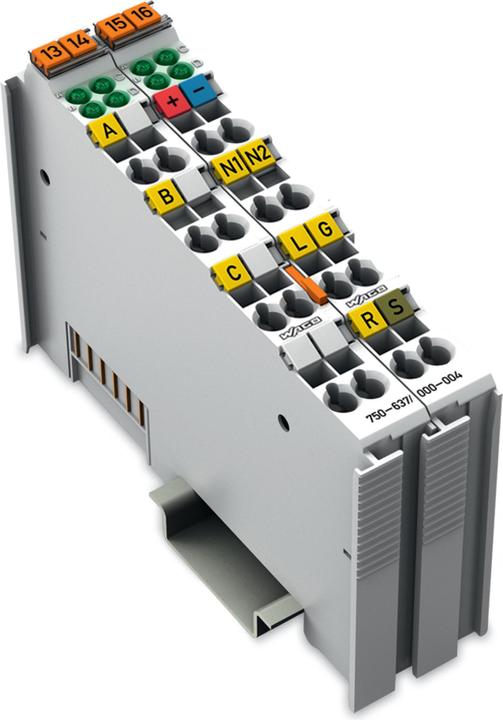

Wago Encoder incrementale PLC 750-637/000-004 24 V/DC (750-637/000-004)

Interfaccia per Encoder Incrementali
DC 24 V
Single-Ended
32 Bit
Uscita a Scatto

Il modulo fornisce un'interfaccia per encoder incrementali di vario tipo con diverse connessioni. Un contatore con decodificatore quadrato e un latch per l'impulso zero possono essere letti e attivati dal controllo. Il controllo può impostare il contatore. A seconda della modalità operativa, al fronte positivo dell'ingresso C o del latch, il valore del contatore viene trasferito nel registro latch e il contatore viene inizializzato. La velocità (incrementi/ms) viene rilevata automaticamente e può essere trasferita al controllo come alternativa al valore del latch. L'ingresso Gate consente di bloccare il contatore. L'ingresso Ref può essere utilizzato per attivare la funzione del segnale zero C. Attraverso le uscite a scatto (N1, N2), il modulo segnala se il valore del contatore si trova all'interno di finestre definite. Le aree delle finestre possono essere impostate individualmente. Per l'alimentazione, il modulo richiede una tensione di DC 24 V, dalla quale viene derivata anche l'alimentazione del trasduttore (Ue, U0). Il collegamento dello schermo è direttamente condotto verso il profilo di supporto.
