Wago 750-643

MP-Bus-Master
Il morsetto di bus 750-643 funge da Master per il MP-Bus (Multi Point Bus dell'azienda svizzera Belimo) e consente di integrarlo in una rete bus superiore, come Ethernet o Lonworks. Il MP-Bus è utilizzato per il controllo di attuatori nel settore HVAC, per serrande, valvole di regolazione e regolatori di portata VAV. Una linea di prodotti aggiuntiva con connessione MP-Bus è il sistema di ventilazione delle finestre FLS di Belimo.

I dispositivi con connessione MP-Bus, ad esempio la serie di attuatori Belimo-MFT, possono comunicare con i controllori superiori tramite un cavo bus. Gli attuatori dispongono di propri collegamenti per sensori attivi e passivi (temperatura, umidità e interruttori ON/OFF), che possono essere interrogati anche tramite MP-Bus. Un MP-Bus-Master, ovvero il morsetto WAGO, può gestire fino a 8 slave (attuatori) e 8 sensori (1 sensore per slave) tramite un'unica linea bus, riducendo notevolmente il cablaggio degli attuatori e dei sensori.

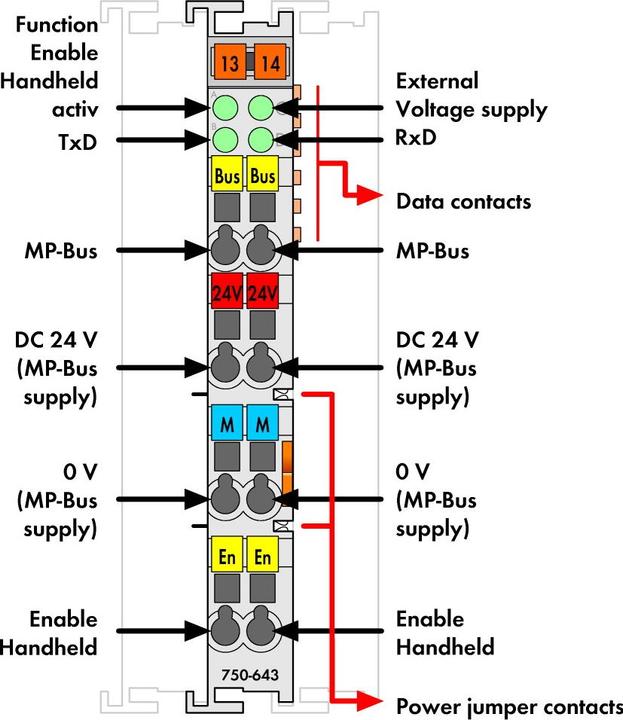

Per la parametrizzazione specifica degli attuatori Belimo, è possibile collegare al morsetto un dispositivo di parametrizzazione di Belimo (dispositivo portatile o strumento PC Belimo). A questo scopo serve il contatto Enable-Handheld. Quando viene collegato a questo contatto il dispositivo di parametrizzazione esterno (o semplicemente i +24 V), il morsetto disattiva la sua comunicazione MP-Bus.
