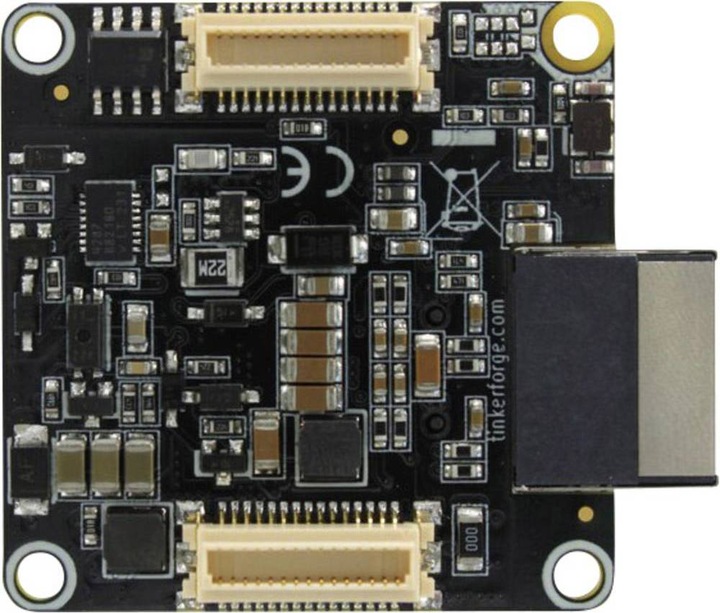

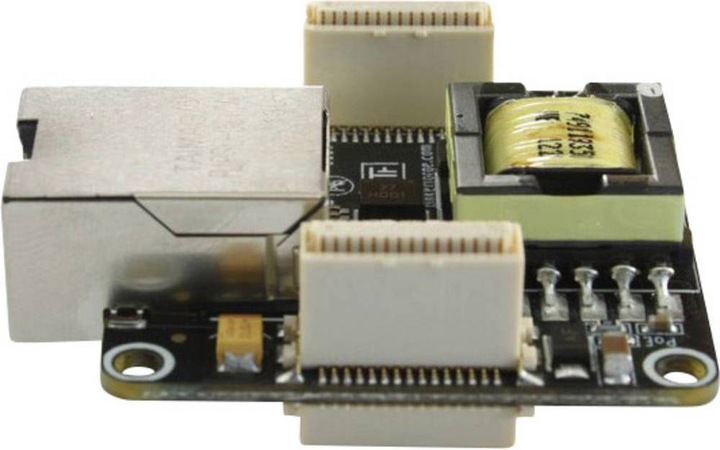

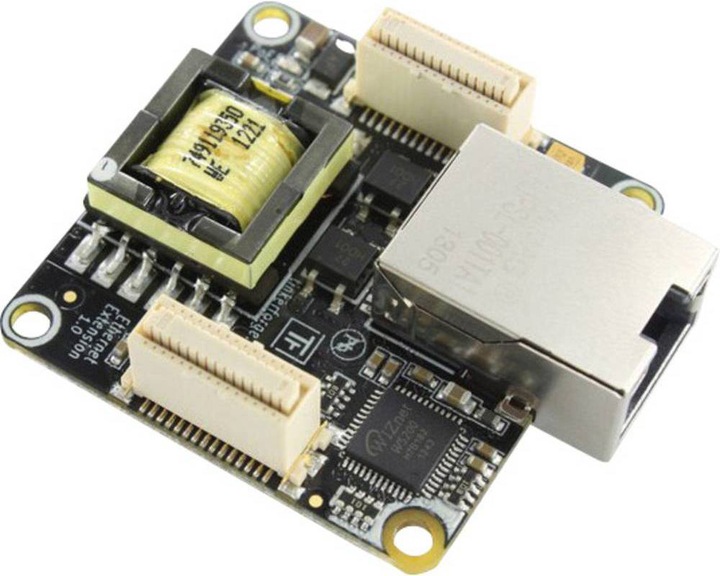

Tinkerforge Estensione master Ethernet con PoE

Con questa Ethernet Extension è possibile integrare Bricks e Bricklets in una rete LAN. Supporta Ethernet 10BaseT/100BaseTX ed è compatibile con 1000BaseTX. L'estensione è disponibile in due varianti: nella variante PoE, dispone di un'alimentazione PoE integrata che consente di alimentare i moduli collegati secondo lo standard industriale IEEE 802.3af, quindi può essere alimentata sia tramite iniettori PoE che tramite switch compatibili PoE. Inoltre, è disponibile una seconda variante senza PoE. Poiché l'estensione può gestire i pacchetti TCP/IP generati dall'API, è possibile controllarla direttamente da uno smartphone, tablet o PC (embedded). Non è più necessario il Brick Daemon. L'Ethernet Extension può essere utilizzata insieme a un Master Brick o a un RED Brick. Se si desidera controllare altri Bricks, è possibile costruire un impilamento di questi e collegarlo al Master Brick o al RED Brick. Se si vogliono utilizzare Bricklets, questi possono essere facilmente collegati a qualsiasi Brick nell'impilamento (ad eccezione del RED Brick). Dal punto di vista del programmatore, l'uso di un'Ethernet Extension è assolutamente trasparente, cioè tutti i Bricks e Bricklets possono essere utilizzati come se fossero collegati direttamente tramite USB al dispositivo di controllo. Il Master Brick utilizzato deve avere una versione del firmware di 2.1.0 o superiore per poter utilizzare questa estensione.

L'Ethernet Extension può essere configurata in due modalità: DHCP o IP statico. Solo in modalità IP statico è necessario inserire IP, Subnet Mask e Gateway. L'indirizzo MAC dell'Ethernet Extension non è fisso e viene assegnato. Se per qualche motivo dovesse andare perso, è possibile trovarlo sull'etichetta dell'Ethernet Extension. Dopo aver completato la configurazione, è necessario cliccare sul pulsante "Salva configurazione Ethernet" e riavviare il Master Brick.
