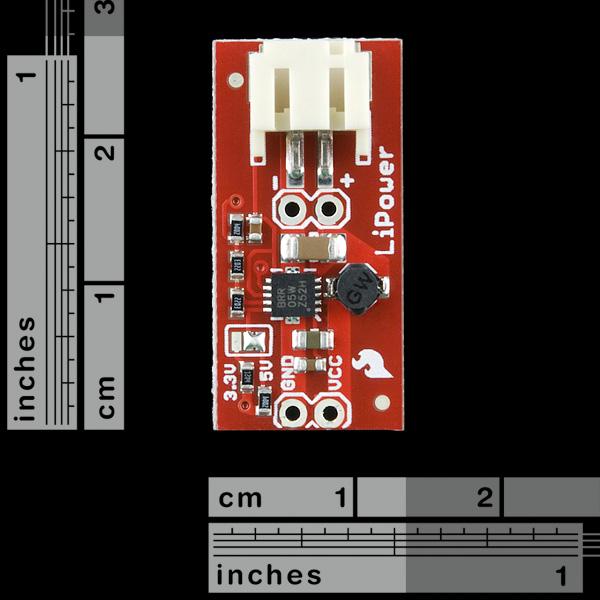

SparkFun Convertitore boost LiPower

La scheda LiPower si basa sull'incredibile versatile convertitore Boost TPS61200. La scheda è configurata per l'uso con una batteria LiPo, ha jumper saldabili per uscite selezionabili a 5V e 3,3V e una protezione da sottotensione di 2,6V. Tuttavia, la scheda può essere utilizzata anche come dispositivo di protezione generale per un regolatore Buck e Boost con una tensione di ingresso di soli 0,3V (la UVLO standard è di 2,6V). Con una tensione di ingresso così bassa e in modalità di riposo, la scheda funziona bene anche in applicazioni di recupero energetico che utilizzano basse tensioni di ingresso.

Nota: Questa scheda non ha protezione da inversione di polarità, quindi si prega di utilizzare le giuste batterie LiPo o assicurarsi di riconoscere la polarità quando si utilizza una fonte di ingresso propria.

Nota: Questo prodotto è una collaborazione con Oleg di Circuits@Home. Una parte delle vendite viene reinvestita per il supporto del prodotto e ulteriori sviluppi.

Caratteristiche:

* Tensione di ingresso 0,3-5,5V
* Tensione di uscita 3,3 o 5V
* 5V @ 600mA max.
* 3,3V a massimo 200mA
* Sottotensione di blocco a 2,6V
* Corrente di riposo, meno di 55uA
* Ingresso di corrente con connettore JST LiPo o pin header a 2 pin
* Induttore: 4,7uH, 1,2A Sumida CDRH2D18
* Protezione da surriscaldamento.
