Schneider Electric Monitoraggio della sovratensione, 1-100 RM22UA22MR

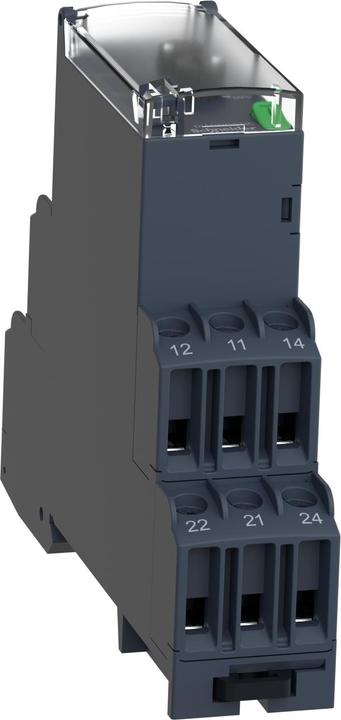

Controllo della tensione. Questo relè di monitoraggio della tensione controlla un circuito di misura per il superamento del valore limite impostato (1-100 VAC/DC). Sono presenti due relè a contatto che possono supportare un carico fino a 8 A. Il valore limite e l'isteresi di commutazione sono regolabili. Le impostazioni vengono effettuate tramite elementi di controllo sulla parte frontale, che possono essere protetti da modifiche sotto una copertura trasparente. Con una freccia di scala illuminata, l'impostazione dei potenziometri è facilmente riconoscibile anche da lontano. L'interruttore di diagnosi frontale consente di disattivare i relè di uscita per testare l'intera applicazione. Chiudendo la copertura trasparente, l'interruttore di diagnosi viene automaticamente ripristinato. L'alimentatore a ampia tensione (24-240 VAC/DC) consente un utilizzo universale. Due LED indicano lo stato. La larghezza del dispositivo è di 22,5 mm e il montaggio avviene su guida DIN. Il collegamento dei cavi avviene tramite morsetti a vite.
