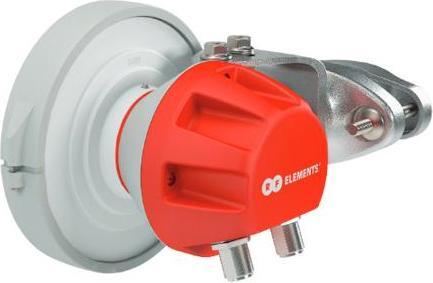

RF-Elements SH-CC-5-80 - Antenna a tromba simmetrica, classe portante

RF Elements SH-CC-5-80 - Antenna a cono simmetrica, classe portante

La serie SH-CC offre prestazioni RF uniche in un pacchetto molto compatto. Le antenne a cono scalari hanno caratteristiche di fascio simmetriche con pattern identici nei piani verticale e orizzontale. I lobi laterali estremamente ridotti garantiscono una bassa interferenza.

Le antenne SH-CC sono ideali per coprire aree con clienti vicini in cui si verificano problemi di zona nulla. I cluster di punti di accesso ad alta densità e la co-locazione delle radio non sono più un problema grazie al modello di radiazione unico e alle dimensioni compatte.

L'antenna SH-CC 5-80 è dotata di zoccoli N.

Dati tecnici

• Connessione radio: 2x prese N

• Tipo di antenna: a tromba

• Materiali: policarbonato resistente ai raggi UV, polipropilene, alluminio, zinco, acciaio inox

• Grado di protezione: IP55

• Diametro del palo: 15-86 mm

• Temperatura: da -30°C a +55°C (da -22°F a +131°F)

• Resistenza al vento: 160 km/h

• Inclinazione meccanica: +/- 25

• Peso: 1,8 kg - unità, 2,4 kg - unità con imballo incluso

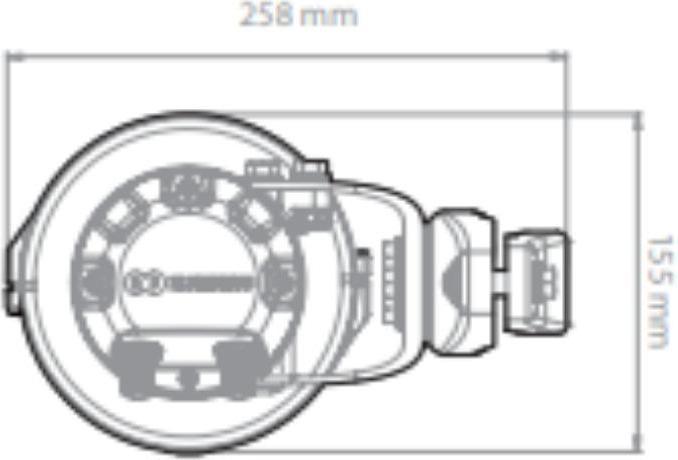

• Dimensioni: Imballaggio: 32 x 20 x 22 cm

PRESTAZIONI

• Gamma di frequenza: 5180 - 6100 MHz

• Guadagno: 10,4 dBi

• Angolo del fascio azimutale/elevazione -3 dB: H 60° / V 60°

• Angolo del fascio azimutale/elevazione -6 dB: H 81° / V 81°

• Rapporto fronte/retro: 37 dB

• VSWR massimo: 1,8

• Polarizzazione: Doppia lineare H + V

• Impedenza: 50 Ohm.
