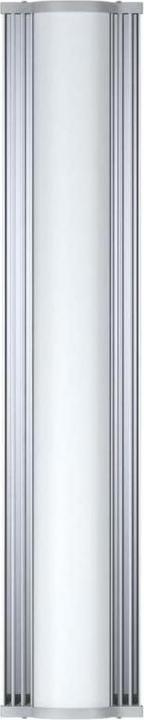

RF-Elements AS-3-17HV - Antenna settoriale a griglia 3 GHz, 17 dBi

AS-3-17HV - Antenna Settore Array 3 GHz, 17 dBi

Le antenne settoriali Array RF elements® da 3 GHz sono ottimizzate per alte prestazioni nella gamma 3400-3800 MHz (bande LTE 42, 43). Offrono un'eccellente prestazione RF, la possibilità di collocazione, un'installazione semplice e un'ottima efficienza dei costi. Il guadagno dell'antenna settoriale Array da 3 GHz è stabile in entrambe le polarizzazioni e garantisce prestazioni affidabili.

I lobi secondari delle antenne settoriali Array sono attenuati con BackShield™, una superficie selettiva per frequenze brevettata da RF elements, che smorza i lobi secondari ed è integrata nel corpo dell'antenna. L'antenna è leggera e realizzata con materiali di alta qualità, resistenti alla corrosione, per una lunga durata.

Fisico

Collegamento antenna: 2x RP-SMA su pigtails semi-flessibili integrati
Tipo di antenna: Patch-Array Settore
Materiali: Plastica ABS resistente ai raggi UV, lega di alluminio, acciaio inossidabile
Condizioni ambientali: IP55
Temperatura: -35°C a +60°C
Resistenza al vento: 160 km/h
Carico del vento: 217/65 N - Fronte/Lato a 160 km/h
Superficie proiettata efficace: 1782/543 cm² - Fronte/Lato
Angolo di inclinazione elettrica: 2°

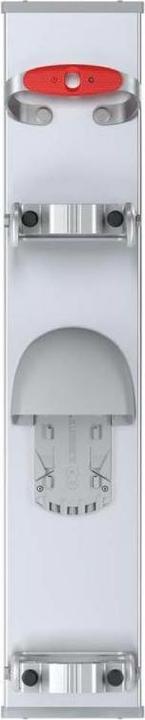

Diametro di montaggio del palo: 40-80 mm, consigliato il più vicino possibile a 80 mm
Peso: 3,9 kg
Dimensioni imballaggio: 834 x 167 x 130 mm

Prestazioni

Gamma di frequenza: 3,4 - 3,8 GHz
Guadagno: 17,4 dBi
Polarizzazione: Duale lineare H + V
Ampiezza di radiazione azimutale -3 dB: H 91°/V 83°
Ampiezza di radiazione in elevazione -3 dB: H 6°/V 6°
Ampiezza di radiazione azimutale -6 dB: H 118°/V 118°
Ampiezza del fascio in elevazione -6 dB: H 9°/V 9°
Rapporto avanti-indietro (min.): 30 dB
Efficienza del fascio: 87 %
Isolamento incrociato: H 30 dB/V 30 dB
Impedanza: 50 Ohm
VSWR max.: 1,6
VSWR tipico: 1,3
Isolamento tra i collegamenti: 30 dB

Piattaforme wireless compatibili

Ubiquiti Networks™: Rocket M3, Rocket M365.
