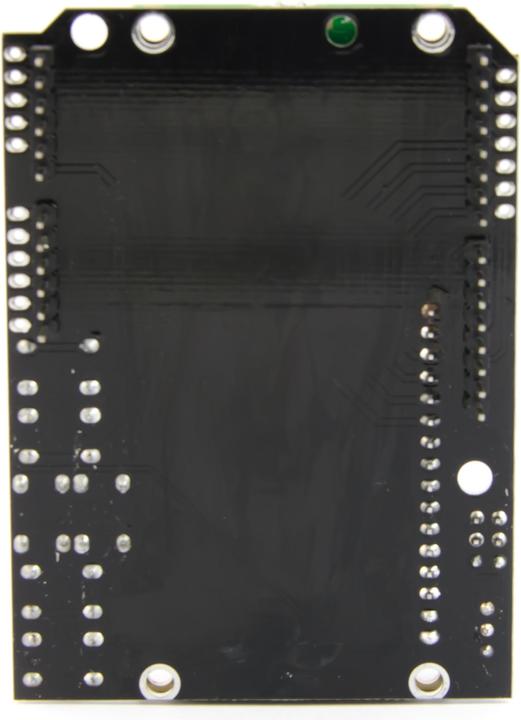

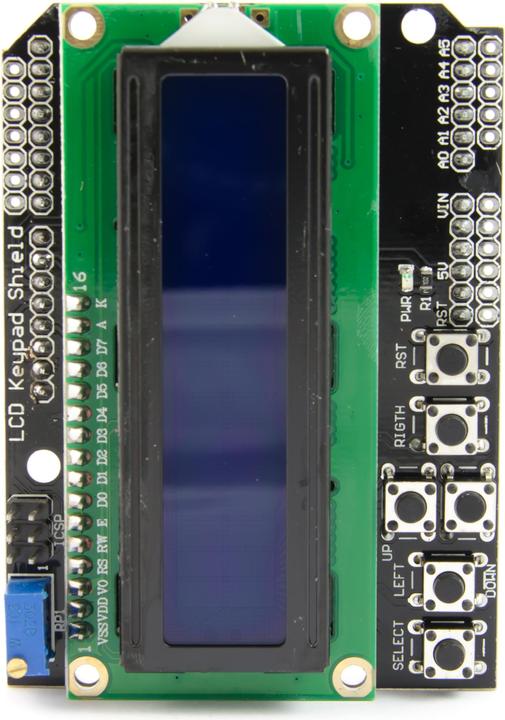

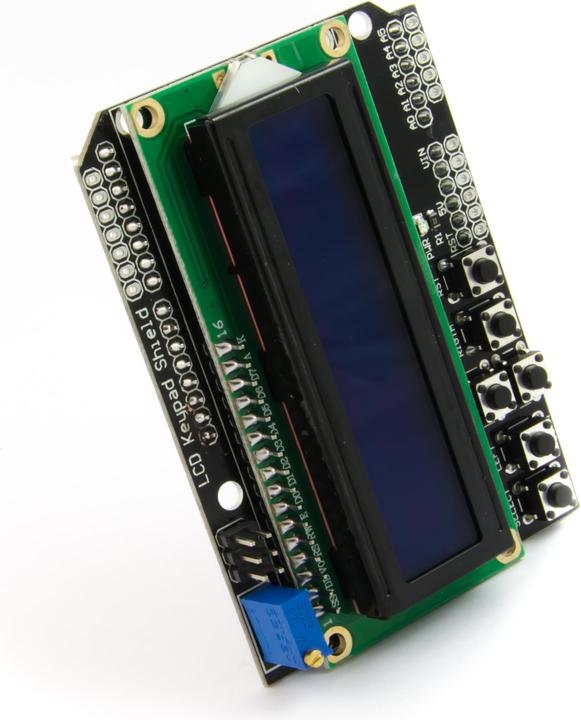

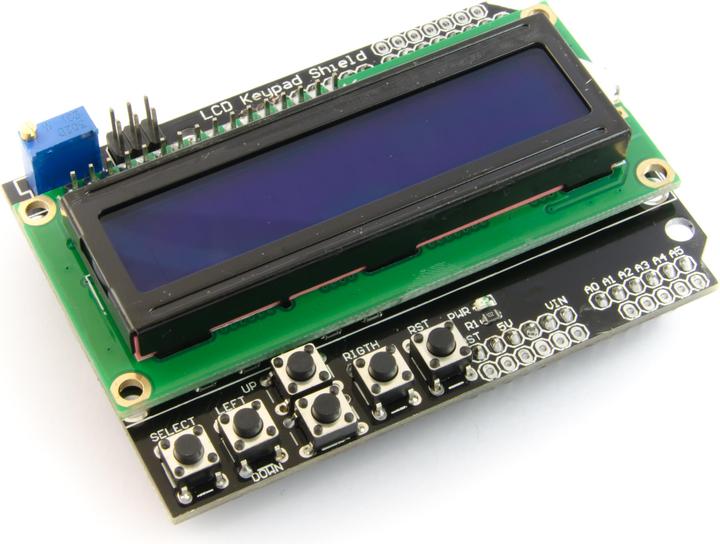

Purecrea Schermata tastiera LCD 1602 per Arduino UNO

Questo Keypad Shield è perfetto per i primi tentativi di controllare un display con un Arduino. Sono pratici anche i 5 pulsanti, con i quali puoi facilmente realizzare una navigazione nel menu. Per controllare il display, puoi trovare "LiquidCrystal" sotto il Gestore delle librerie. Puoi installare questa libreria per gestire il display. Durante l'inizializzazione di LiquidCrystal, devi utilizzare il seguente comando affinché le assegnazioni dei pin siano corrette: LiquidCrystal lcd(8,9,4,5,6,7); I 5 pulsanti di controllo sono tutti collegati all'ingresso analogico A0, risparmiando così notevoli ingressi che puoi utilizzare per il tuo progetto. Quando uno dei pulsanti viene premuto, è possibile misurare una tensione sull'ingresso A0, che è diversa per ogni pulsante.

I seguenti pin di connessione sono occupati dallo Shield:
A0 Pulsante (select, up, right, down e left)
D4 DB4
D5 DB5
D6 DB6
D7 DB7
D8 RS
D9 Enable
D10 Retroilluminazione

Dettagli tecnici:
Modello: LCD 1602 a caratteri
Tensione di funzionamento: 5V
Risoluzione caratteri: 5x8 punti
Caratteri: 2 righe x 16 caratteri
Retroilluminazione: caratteri bianchi su sfondo blu
5x pulsanti di controllo, 1x pulsante di reset
1x potenziometro per il contrasto del display
Dimensioni: 80 x 57,5 mm
Peso: 53 g

Contenuto della confezione:
1x Keypad Shield.
