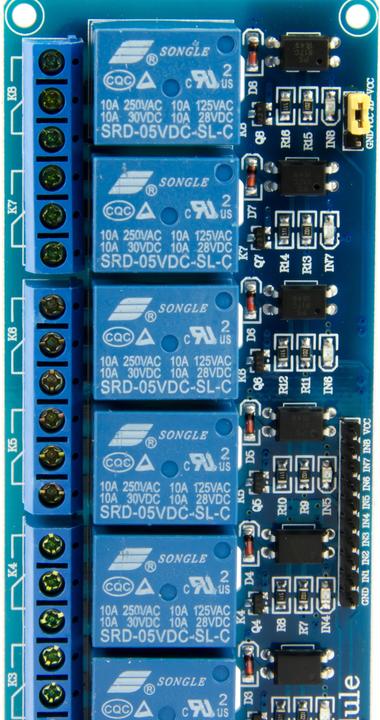

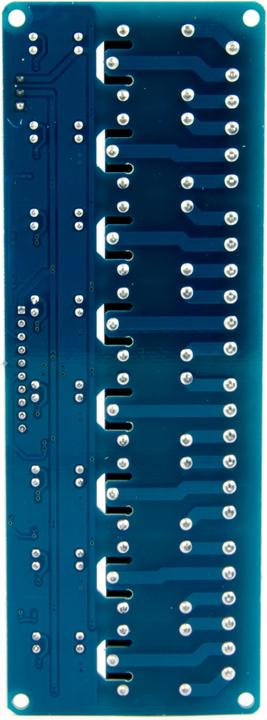

Purecrea Modulo relè a 8 canali

Con questo modulo relè a 8 canali puoi controllare facilmente carichi elevati con i 5V del tuo Arduino o Raspberry Pi. I cavi di controllo del relè sono collegati a pin header sulla scheda, permettendo così una semplice connessione con cavi Dupont all'Arduino. Il carico da commutare viene collegato tramite morsetti a vite. Il modulo relè può essere alimentato con microcontrollori a 3.3V o 5V, quindi puoi utilizzarlo anche con il Raspberry Pi. Ho creato anche due immagini per mostrarti come deve essere collegato.

Dettagli tecnici:
Corrente di commutazione del relè: circa 8x60mA
Tensione di funzionamento: 3.3V fino a 5V
8x relè (potenza di commutazione DC: max. 30V/10A, AC: max. 250V/10A)
Relè con 3 contatti (interruttore a ponte)
Controllo diretto con microcontrollore tramite uscita digitale
Pin header per il controllo RM 2.54mm
8x 3 morsetti a vite per il collegamento del carico
8x LED di stato per indicare lo stato del relè
4x fori di fissaggio da 3mm
Dimensioni: 138 x 50 x 19mm
Peso: 105g

Contenuto della confezione:
1x modulo relè a 8 canali.
