Niedax Maniglia per appendere HU 5050/800

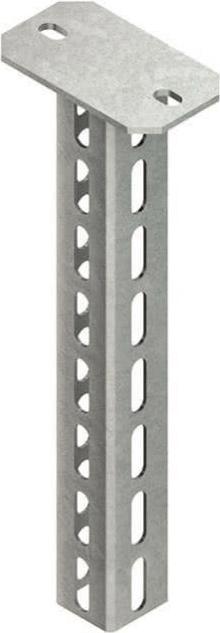

Niedax Stelo sospeso HU 5050/800

Produttore: Niedax
Descrizione: Stelo sospeso
Tipo: HU 5050/800
Lunghezza: 805 mm
Larghezza profilo: 50 mm
Altezza profilo: 50 mm
Esecuzione: Profilo a U
Capacità di carico: 4 kN
Adatto per il mantenimento della funzionalità: sì
Materiale: Acciaio
Acciaio inossidabile, trattato: no
Qualità del materiale: altro
Protezione superficiale: zincato a caldo
Temperatura di esercizio: -20 a 120 °C
Peso: 2,38865 kg

Ulteriori dettagli:
Stelo sospeso, profilo a U con fori su tre lati e piastra di testa saldata, sistema HU 5050, per bracci di supporto per installazione su uno, due o tre lati. Per prevenire la deformazione del profilo dello stelo sospeso durante il montaggio dei bracci di supporto, per motivi statici è necessario considerare il profilo di distanza HDS 50.50 F con vite esagonale. In caso di fissaggio unilaterale del braccio di supporto al profilo dello stelo sospeso, si consiglia di posizionare il lato chiuso del braccio allineato con il cordone del profilo dello stelo. Per motivi statici e per consentire un facile montaggio del cappuccio di protezione, il braccio deve essere montato a una distanza di 50 mm (dalla parte inferiore del braccio alla fine dello stelo) sopra la fine dello stelo sospeso.

Per l'uso nel mantenimento della funzionalità o per controsoffitti con requisiti di protezione antincendio (Direttiva sui sistemi di condutture modello MLAR 2/2015) si prega di rispettare le normative aggiuntive! Certificato VDE!

Per bracci di supporto: KTAL, KTAM, KTA, KTAS 100 - 400 (mantenimento della funzionalità/KFO), KTA 100 - 600 (mantenimento della funzionalità/MLAR)

Dimensioni (misure approssimative):
Piastra di testa L x P x t: 140 x 80 x 5 mm
Foratura di fissaggio: 13 x 20 mm
Distanza centrale: 100 mm
Profilo a U: 50 x 50 x 50 mm
Spessore del materiale t: 2,5 mm
Foratura del profilo su tre lati, in fila: 12 x 30 mm
Distanza centrale: 50 mm
Lunghezza totale L: 805 mm
Materiale: Acciaio, zincato a caldo secondo DIN EN ISO 1461
EAN: 4013339858842.
