Informazioni sul prodotto

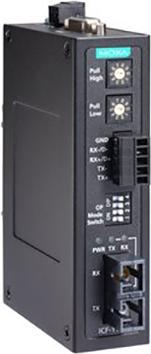

I convertitori da seriale a fibra ICF-1150 trasferiscono segnali RS-232/RS-422/RS-485 a connessioni in fibra ottica per aumentare la distanza di trasmissione. Quando un dispositivo ICF-1150 riceve dati da qualsiasi porta seriale, trasmette i dati tramite le porte in fibra ottica. Questi prodotti supportano fibre ottiche monomodali e multimodali per diverse distanze di trasmissione, e sono disponibili modelli con protezione di isolamento per migliorare l'immunità alle interferenze. I prodotti ICF-1150 offrono comunicazione bidirezionale e un interruttore rotativo per impostare la resistenza pull high/low per l'installazione in loco.
La serie ICF-1150 supporta due porte seriali con un connettore DB9 per la comunicazione RS-232 e un blocco terminale rimovibile per la comunicazione RS-422 o RS-485. Le tre porte (due porte seriali e una porta in fibra ottica) sono completamente indipendenti l'una dall'altra. Quando un convertitore ICF-1150 riceve dati da una delle porte, invia i dati tramite le altre due porte. Ad esempio, quando il convertitore ICF-1150 riceve un comando dal master remoto tramite la porta in fibra ottica, converte il segnale e invia il comando tramite le porte RS-232 e RS-422/485 simultaneamente. Se l'utente sta monitorando un sistema che funziona su una rete RS-485, non è necessario alcun convertitore aggiuntivo da RS-232 a RS-485 per collegare la porta seriale del laptop al bus RS-485.
L'interfaccia RS-485 supporta connessioni multidrop o a catena, che gli ingegneri di sistema utilizzano per collegare dispositivi seriali come contatori, RTU e lettori allo stesso bus. Poiché il numero di dispositivi seriali sullo stesso bus aumenta l'impedenza della linea dati, l'ICF-1150 consente all'utente di impostare la resistenza pull high/low. L'interruttore può essere ruotato al valore appropriato senza rimuovere l'ICF-1150 dalla guida DIN.
