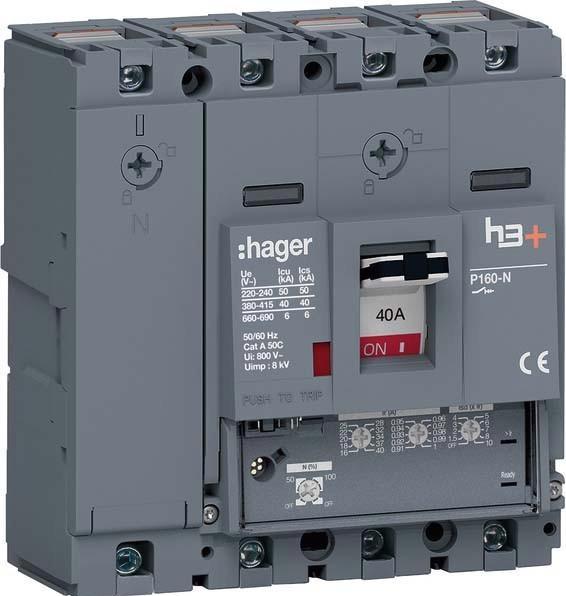

Hager HNS041GC

Interruttore h3+ P160 LSnI 4P4D N0-50-100% 40A 40kA CTC. L'interruttore compatto conforme alla norma DIN EN 60947-2 protegge l'impianto elettrico e le reti da sovraccarico e cortocircuito. La curva di intervento del dispositivo di protezione elettronico può essere impostata tramite un selettore a rotazione. Gli interventi per la corrente di sovraccarico (Ir) e la corrente di cortocircuito con ritardo breve (Isd) sono regolabili separatamente. L'intervento immediato per la corrente di cortocircuito Ii è impostato in modo fisso. La protezione del conduttore neutro può essere regolata su OFF, 50% di Ir e Isd o 100% di Ir e Isd. Il ritardo temporale rimane come per tr e tsd. Un LED di stato si illumina di verde quando il dispositivo di protezione è pronto all'uso e lampeggia di arancione quando viene rilevato un errore interno nel dispositivo. Un ulteriore LED inizia a lampeggiare di rosso quando I = 105% Ir e si illumina di rosso fisso quando I > 112% Ir. La posizione della manopola indica i tre diversi stati operativi (ACCESO = in alto, SPENTO = in basso, attivato = posizione centrale). È integrato un dispositivo di bloccaggio dello stato di commutazione in posizione ACCESO o SPENTO, utilizzabile con un lucchetto standard senza accessori aggiuntivi. Tramite un pulsante di test è possibile verificare il meccanismo di intervento e aprire i contatti principali. Un coperchio ribaltabile con vite rapida non perdibile consente l'accesso allo spazio di installazione per contatti ausiliari opzionali e altri dispositivi di protezione. Gli accessori integrati sono visibili e identificabili tramite una finestra senza dover aprire il coperchio. Attraverso un'interfaccia per uno strumento di diagnosi e configurazione è possibile testare e documentare la curva di intervento impostata.
