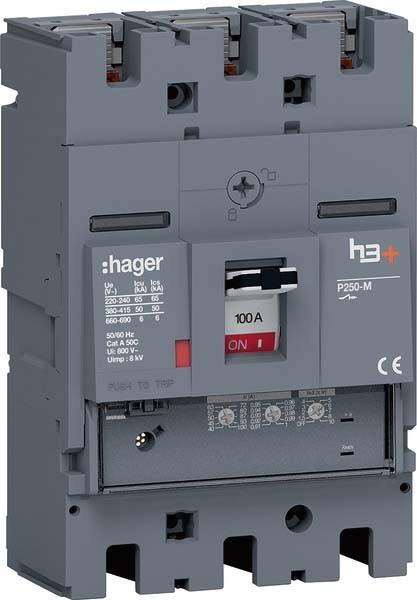

Hager HMT100GR

Interruttore automatico h3+ P250 LSnI 3P3D 100A 50kA FTC. L'interruttore compatto conforme alla norma DIN EN 60947-2 protegge l'impianto elettrico e le reti da sovraccarichi e cortocircuiti. La curva di intervento del dispositivo di protezione elettronico può essere impostata tramite un selettore a manopola. Gli interventi per la corrente di sovraccarico (Ir) e per la corrente di cortocircuito con ritardo breve (Isd) sono regolabili separatamente. L'intervento immediato per la corrente di cortocircuito Ii è impostato in modo fisso. Un LED di stato si illumina di verde quando il dispositivo di protezione è pronto all'uso e lampeggia di arancione quando viene rilevato un errore interno nel dispositivo. Un ulteriore LED inizia a lampeggiare di rosso quando I = 105 % Ir e si illumina di rosso fisso quando I > 112 % Ir. La posizione della manopola indica i tre diversi stati operativi (ON = sopra, OFF = sotto, scattato = posizione centrale). È integrato un dispositivo di bloccaggio della posizione di commutazione in ON o OFF, utilizzabile con un comune lucchetto senza accessori aggiuntivi. Tramite un pulsante di test è possibile verificare il meccanismo di intervento e aprire i contatti principali. Un coperchio a ribalta con vite rapida non rimovibile consente l'accesso allo spazio di installazione per contatti ausiliari opzionali e altri dispositivi di protezione. Gli accessori integrati sono visibili e identificabili tramite finestre di ispezione senza dover aprire il coperchio a ribalta. Tramite un'interfaccia per uno strumento di diagnosi e configurazione è possibile testare e documentare la curva di intervento impostata.
