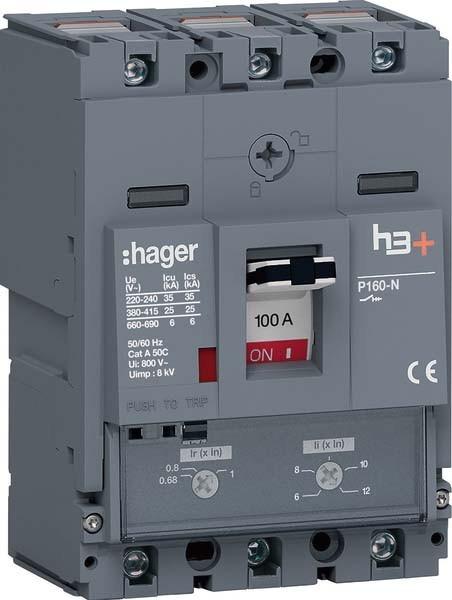

Hager HHS100DC

Interruttore di potenza Hager h3+ P160 HHS100DC

Produttore: Hager
Descrizione: Interruttore di potenza h3+ P160 TM ADJ 3P3D 100A 25k
Tipo: HHS100DC
Corrente nominale Iu: 100 A
Tensione nominale: 220..690 V
Corrente di interruzione nominale Icu a 400 V, 50 Hz: 25 kA
Impostazione del rilascio per sovraccarico: 63..100 A
Intervallo di impostazione del rilascio per cortocircuito non ritardato: 600..1200 A
Protezione contro le correnti di guasto a terra integrata: no
Tipo di connessione per il circuito principale: connessione a vite
Tipo di dispositivo: apparecchio da incasso tecnologia di installazione fissa
Adatto per montaggio su guida DIN: no
Montaggio su guida DIN opzionale: sì
Con segnalatore di scatto: sì
Con rilascio di sottotensione integrato: no
Numero di poli: 3
Posizione della connessione per il circuito principale: frontale
Tipo di elemento di attivazione: manopola
Dispositivo completo con unità di protezione: sì
Azionamento motore integrato: no
Azionamento motore opzionale: no
Grado di protezione (IP): IP40

L'interruttore di potenza compatto conforme alla norma DIN EN 60947-2 protegge l'impianto elettrico e le reti da sovraccarico e cortocircuito. Il rilascio termico per la corrente di sovraccarico (Ir) e il rilascio magnetico per la corrente di cortocircuito non ritardato (Ii) possono essere impostati separatamente. La posizione della manopola indica i tre diversi stati operativi (ON = sopra, OFF = sotto, scattato = posizione centrale). È integrato un dispositivo di bloccaggio dello stato di commutazione in posizione ON o OFF, utilizzabile con un lucchetto standard senza accessori aggiuntivi. Tramite un pulsante di test, è possibile verificare il meccanismo di rilascio e aprire i contatti principali. Un coperchio a ribalta con vite a sgancio rapido non perdibile consente l'accesso allo spazio di installazione per contatti ausiliari opzionali e altri rilasci. Gli accessori integrati sono visibili e identificabili attraverso una finestra senza aprire il coperchio a ribalta.

EAN: 3250613177980.
