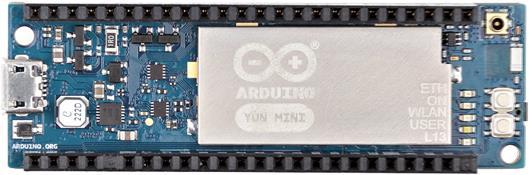

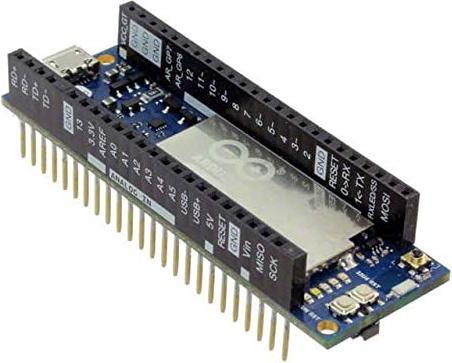

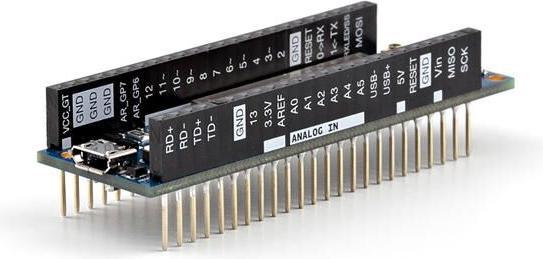

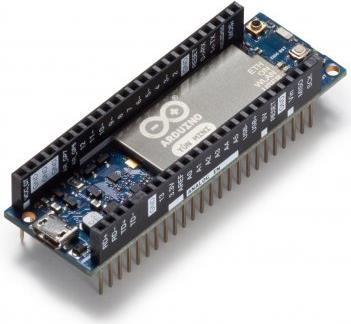

Arduino Yun Mini originale

Lo Yun per breadboard presenta un Atmega 32u4 e un SoC QCA MIPS 24K che opera a 400 MHz.

L'Arduino Yun può essere collegato direttamente a breadboard e funziona con un MCU Atmega 32u4 e un SoC QCA MIPS 24K a 400 MHz. La CPU Qualcomm Atheros (QCA) supporta la distribuzione Linux Linino. Lo Yun Mini ha WiFi integrato (IEEE 802.11b/g/n fino a 150 Mbps), 20 pin digitali I/O, di cui 7 possono essere utilizzati come uscite PWM e 12 come ingressi analogici. È presente anche un connettore microUSB, un header ICSP, due pulsanti di reset e un pulsante programmabile sulla scheda.

Lo Yun, simile all'Arduino Leonardo, ha una comunicazione USB integrata, che elimina la necessità di un secondo processore. Questo consente allo Yun di emulare una tastiera o un mouse su un PC o di apparire come un'interfaccia COM virtuale come al solito.

La libreria bridge semplifica la comunicazione tra le due CPU (Atmega 32u4 e SoC Qualcomm MIPS). Con gli sketch, puoi avviare script shell, comunicare tramite WiFi e ricevere informazioni dal processore ARM. L'host USB e il WiFi non sono direttamente collegati all'Atmega, ma grazie alla libreria possono comunque essere utilizzati.

Panoramica:

Microcontrollore AVR:
Microcontrollore: ATmega32u4
Tensione di funzionamento: 5V
Tensione di ingresso: 5V
Pin digitali I/O: 20
Canali PWM: 7
Canali di ingresso analogico: 12
Corrente DC per pin I/O: 40 mA
Corrente DC per pin 3.3V: 50 mA
Memoria flash: 32 KB
SRAM: 2.5 KB
EEPROM: 1 KB
Velocità di clock: 16 MHz

Processore Linux:
Processore: Atheros AR9331, processore MIPS 24K che opera fino a 400 MHz
WiFi: IEEE 802.11b/g/n
RAM: 64 MB DDR2
Memoria flash: 16 MB
Tensione di funzionamento: 3.3 V tip. 380 mA (113-570 mA)
Tensione di ingresso: 4.75-5.25 V/1A
Temperatura di funzionamento: 0-60 °C
Stoccaggio: -10-60 °C.
