Arduino A000056 - Due senza intestazione

Arduino Due senza intestazione

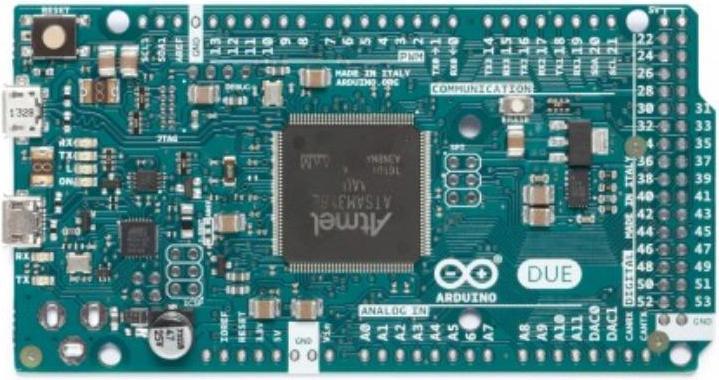

Arduino Due è una scheda microcontrollore basata sulla CPU Atmel SAM3X8E ARM Cortex-M3. È la prima scheda Arduino basata su un microcontrollore ARM a 32 bit. Dispone di 54x pin di ingresso/uscita digitali (di cui 12 possono essere utilizzati come uscite PWM), 12x ingressi analogici, 4x UART (porte hardware seriali), un clock a 84 MHz, un connettore USB OTG abilitato, 2x DAC (digitale-analogico), 2x TWI, un jack di alimentazione, un header SPI, un header JTAG, un pulsante di reset e un pulsante di cancellazione.

Attenzione: a differenza della maggior parte delle schede Arduino, la scheda Arduino Due è alimentata a 3,3V. La tensione massima che i pin di I/O possono tollerare è di 3,3 V. L'applicazione di tensioni superiori a 3,3 V a un pin di I/O può danneggiare la scheda.

La scheda contiene tutto il necessario per supportare il microcontrollore. Per iniziare è sufficiente collegarlo a un computer con un cavo micro USB o alimentarlo con un adattatore AC-DC o una batteria. Il Due è compatibile con tutti gli shield Arduino che funzionano a 3,3 V e sono conformi alla piedinatura 1.0 di Arduino.

Il Due segue la piedinatura 1.0:

• TWI: i pin SDA e SCL si trovano vicino al pin AREF.

• IOREF: consente di abbinare uno schermo collegato con la configurazione corretta alla tensione fornita dalla scheda. Questo permette la compatibilità della schermatura con una scheda a 3,3 V come la scheda Due e la scheda basata su AVR che funziona a 5 V.

• Un pin non collegato riservato per un uso futuro

• Microcontrollore: AT91SAM3X8E

• Tensione di funzionamento: 3,3 V

• Tensione di ingresso (consigliata): 7-12 V

• Tensione di ingresso (limiti): 6-16 V

• Pin I/O digitali: 54 (di cui 12 con uscita PWM)

• Pin di ingresso analogico: 12

• Pin di uscita analogici: 2 (DAC)

• Corrente di uscita DC totale su tutte le linee di I/O: 130 mA

• Corrente DC per il pin da 3,3 V: 800 mA

• Corrente DC per il pin 5 V: 800 mA

• Memoria flash: 512 KB, tutti disponibili per le applicazioni dell'utente

• SRAM: 96 KB (due banchi: 64 KB e 32 KB)

• Frequenza di clock: 84 MHz

• Lunghezza: 101,52 mm

• Larghezza: 53,3 mm

• Peso: 36 g.
