Adafruit Multiplexer I2C TCA9548A

Hai appena trovato il sensore I2C perfetto e vuoi collegarne due, tre o più al tuo Arduino, ma poi ti rendi conto: "Uh oh, il chip ha un indirizzo I2C fisso e, da quello che so sull'I2C, non puoi avere due dispositivi con lo stesso indirizzo sugli stessi pin SDA/SCL!" Sei sfortunato? Lo saresti, se non avessi questo ultra-cool TCA9548A multiplexer I2C 1-a-8!

Finalmente c'è un modo per collegare fino a 8 dispositivi I2C con lo stesso indirizzo a un microcontrollore. Questo multiplexer funge da guardiano, inoltrando i comandi al set selezionato di pin I2C.

L'uso è piuttosto semplice: il multiplexer stesso ha l'indirizzo I2C 0x70 (ma può essere impostato da 0x70 a 0x77). Puoi semplicemente inviare un singolo byte con il numero di uscita multiplexato desiderato alla porta, e tutti i futuri pacchetti I2C verranno inviati a quella porta. Teoricamente, potresti utilizzare 8 di questi multiplexer agli indirizzi da 0x70 a 0x77 per controllare 64 dispositivi con lo stesso indirizzo I2C.

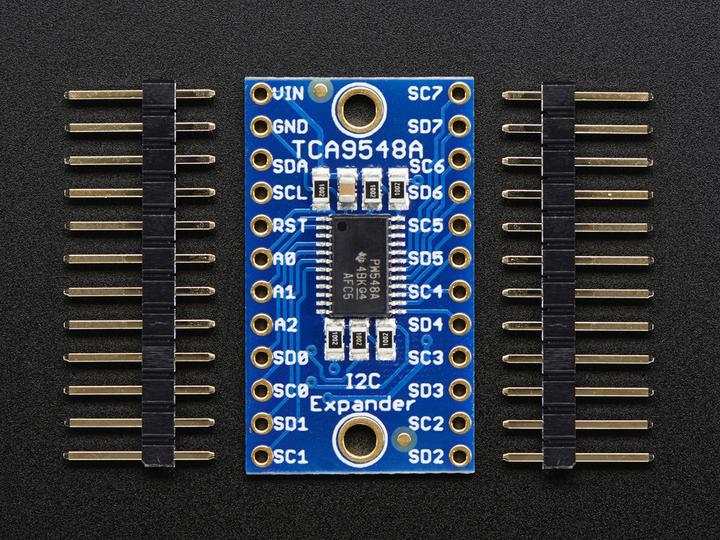

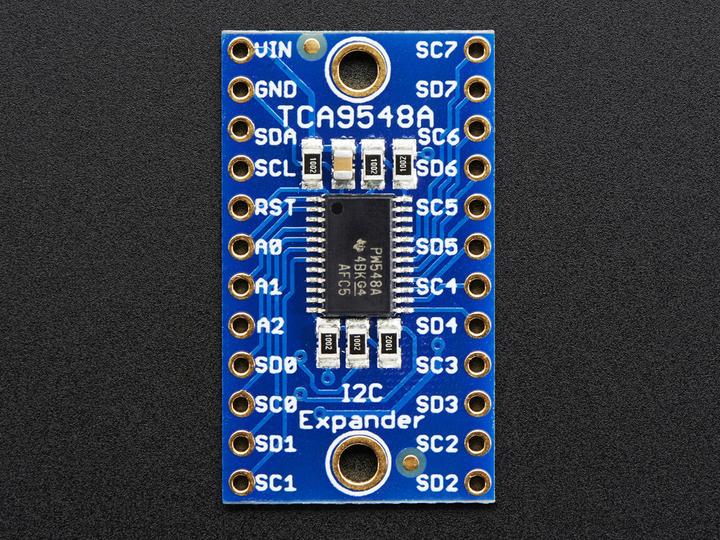

Come con tutte le schede Adafruit, abbiamo portato questo bel chip su una scheda breakout per te, in modo che tu possa usarlo su una breadboard con condensatori e pull-up e pull-down, rendendo l'uso un gioco da ragazzi. Sono necessarie alcune intestazioni, e una volta saldate, puoi inserirlo in una scheda senza saldatura. Il chip stesso è compatibile con 3V e 5V, quindi puoi usarlo con qualsiasi livello logico.

Dettagli tecnici:

• Peso: 1,8 g
• Indirizzo I2C selezionabile: 0x70-0x77.
