Adafruit ADS1115 16-Bit ADC 4 Ch. con amplificatore di guadagno
EstensioneSpedizione gratuita a partire da 50.–
Per microcontrollori senza convertitore analogico-digitale o quando
si desidera un ADC di maggiore precisione, l'ADS1115 fornisce una precisione a 16 bit
a 860 campioni al secondo su I2C. Il chip può essere configurato come 4
canali d'ingresso single-ended, o due canali differenziali. Come un bel
bonus, include anche un amplificatore di guadagno programmabile, fino a x16, per
aiutano ad aumentare i segnali singoli/differenziali più piccoli fino a raggiungere la gamma completa.
Ci piace questo ADC perché può funzionare da 2V a 5V di potenza/logica, può
misura un'ampia gamma di segnali e la sua super facilità d'uso. È un
grande convertitore a 16 bit per uso generale.

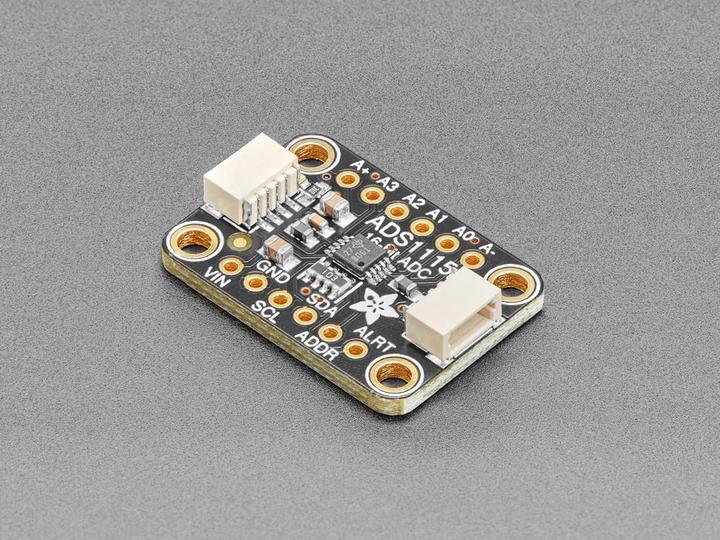

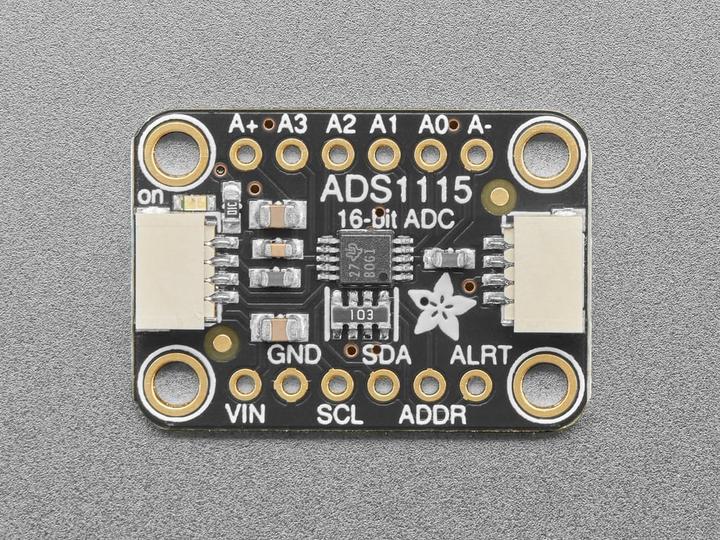

Il chip è abbastanza piccolo, quindi viene fornito su una tavola da breakout con ferriti
per far tacere l'AVDD e l'AGND. L'interfacciamento avviene tramite I2C. Il sito
l'indirizzo può essere cambiato in una delle quattro opzioni (vedi la tabella del datasheet
5) in modo da poter avere fino a 4 ADS1115 collegati su un singolo I2C a 2 fili
bus per 16 ingressi single ended.
Per iniziare, abbiamo un codice di esempio sia per il Raspberry Pi
(nella nostra biblioteca [1]Adafruit Pi Python) e Arduino (nella nostra ADS1X15
Archivio della biblioteca Arduino [2]) Basta collegare GND a terra, VDD a
il vostro alimentatore logico e SCL/SDA al vostro microcontrollore I2C
ed eseguire il codice di esempio per iniziare a leggere i dati.
* Ampio range di alimentazione: da 2.0V a 5.5V
* Basso consumo di corrente: Modo continuo: Solo 150A a scatto singolo
Modalità: Spegnimento automatico
* Velocità di trasmissione dati programmabile: Da 8SPS a 860SPS
* Riferimento di tensione interno a bassa deriva
* Oscillatore interno
* PGA interna
* Interfaccia I2C: Indirizzi selezionabili con pin
* Quattro ingressi singoli o due ingressi differenziali
* Comparatore programmabile
Link:
[1] https://github.com/adafruit/Adafruit-Raspberry-Pi-Python-Code
[2] https://github.com/adafruit/Adafruit_ADS1X15
Hardware compatibile | Vari |
No. di articolo | 5998565 |
Produttore | Adafruit |
Categoria | Modulo elettronico |
No. di fabbricazione | ada-1085 |
Data di rilascio | 25.9.2013 |
Classifica di vendita secondo Categoria Modulo elettronico | 11 di 9408 |
Hardware compatibile | Vari |
Tipo di modulo | Estensione |
Shield | Schermatura I/O |
Emissione di CO₂ | |
Contributo climatico |
Lunghezza | 7.50 cm |
Larghezza | 7.50 cm |
Altezza | 1 cm |
Peso | 5 g |
