ABB HCC/S2.2.1.1

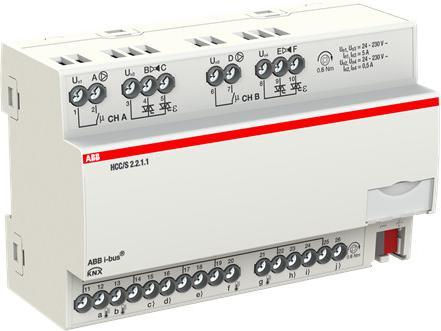

ABB Stotz S&J Controller per Circuito di Riscaldamento/Raffreddamento HCC/S2.2.1.1

Produttore: ABB Stotz S&J
Descrizione: Controller per Circuito di Riscaldamento/Raffreddamento 2 canali 3-Punti REG
Tipo: HCC/S2.2.1.1
Sistema bus KNX: sì
Sistema bus KNX Wireless: no
Sistema bus Wireless: no
Sistema bus LON: no
Sistema bus Powernet: no
Altri sistemi bus: assente
Wireless bidirezionale: no
Tipo di montaggio: REG
Larghezza in unità di suddivisione: 8
Con accoppiamento bus: no
Modulo bus rimovibile: no
Dimensione di controllo continua: sì
Dimensione di controllo a commutazione: no
Funzione di protezione della valvola: sì
Commutazione manuale: no
Numero di ingressi digitali: 10
Max. corrente di commutazione (carico resistivo): 5 A
Numero di uscite: 4
Max. corrente di uscita: 5 A
Tensione di commutazione: 24..230 V
Grado di protezione (IP): IP20
Profondità minima della scatola di montaggio: 64,5 mm

ABB Stotz S&J Controller per Circuito di Riscaldamento/Raffreddamento HCC/S2.2.1.1: ulteriori dettagli
Per il controllo di un circuito di riscaldamento o raffreddamento. Il dispositivo dispone di 2 canali, ciascuno con due uscite elettroniche per il controllo della valvola miscelatrice a 3 vie (3-Punti) di un circuito di riscaldamento o raffreddamento. Inoltre, il dispositivo ha un'uscita relè (5 A) per l'attivazione della pompa di circolazione. Attraverso 3 ingressi per segnali binari, è possibile monitorare lo stato della pompa (tramite contatti senza potenziale) e includere questo feedback nel controllo della pompa. La temperatura di mandata e di ritorno viene misurata e utilizzata per il calcolo del valore di posizione della valvola dal regolatore integrato. Il valore di setpoint viene ricevuto tramite il bus KNX. Grazie a un raggruppamento dei canali, è possibile controllare sistemi con pompe doppie. Per funzioni di diagnosi avanzate e un miglior avviamento, è possibile utilizzare lo strumento ABB i-bus.
