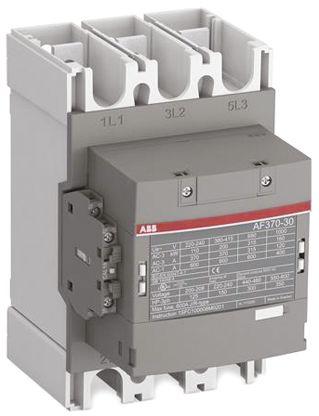

ABB 3 Pole 370A 100-250V50/60HZ-DC Contactor

Area: Gamma AF
Serie: AF37
Numero di poli: 3
Tensione della bobina: 230 V AC
Corrente nominale di contatto: 600 A
Tensione nominale di contatto: 690 V AC
Numero e posizione dei contatti: 3 poli
Configurazione dei contatti: 3 normalmente aperti
Numero di contatti ausiliari: 2
Potenza: 200 kW
Tipo di connessione: Piatto
Larghezza: 225 mm
Temperatura operativa max.: +70 °C

IEC 60947-1 / 60947-4-7 e EN 60947-1 / 60947-4-1. Relè della serie NF, 3 poli. I relè AF sono alimentati in AC/DC. I relè AF09-AF38 dispongono di un'interfaccia elettronica per la bobina che consente un ampio intervallo di tensioni di controllo Ucmin - Ucmax. Solo quattro bobine coprono le tensioni di controllo da 24 a 500 V AC o da 20 a 500 V DC. I relè AF.Z con bobina Z consentono il controllo diretto tramite un'uscita PLC a 24 V DC, 500 mA, garantendo un minore consumo energetico della bobina di mantenimento. I relè AF.Z resistono a brevi abbassamenti e interruzioni di tensione (secondo SEMI F47-0706). I relè AF40-AF96 sono principalmente utilizzati per il controllo di motori trifase e circuiti di potenza fino a 690 V AC e 220 V DC. Questi relè hanno un design a blocco con 3 poli principali. I relè AF116-AF140 sono principalmente utilizzati per il controllo di motori trifase e circuiti di potenza fino a 690 V AC, mentre l'AF146 fino a 1000 V AC. I relè AF190-AF370 sono principalmente utilizzati per il controllo di motori trifase e circuiti di potenza fino a 1000 V AC. Questi relè hanno un design a blocco con 3 poli principali. I relè AF dispongono di una protezione integrata contro le sovratensioni e non necessitano di una protezione aggiuntiva.
