Pronto per essere costruito: Ecco il PC in streaming

Kevin Hofer
12.10.2018
Traduzione: tradotto automaticamente
Co-autore: Martin Jud

Ce l'abbiamo fatta. Dopo una lunga e faticosa costruzione con molti intoppi, il PC per lo streaming è finalmente finito. Qui puoi scoprire come abbiamo proceduto con l'assemblaggio.

Per me è stato un lavoro d'amore. Dopo che eravamo già in soggezione all'inizio, il PC ci ha fatto inginocchiare più volte durante il montaggio.

  • Retroscena

    Stiamo costruendo un PC streaming per te

    di Kevin Hofer

Componenti in breve

Dato che stiamo costruendo due sistemi in un unico case, abbiamo bisogno dell'imperatore dei case per PC. Abbiamo scelto il Corsair Obsidian 1000D. È perfetto per le nostre esigenze. È così grande che io e Martin potremmo tranquillamente entrarci in due, o quasi. Puoi leggere la versione breve di ciò che vogliamo installare nelle righe seguenti.

Corsair Obsidian 1000D (ATX, mATX, Mini-ITX, E-ATX)
Case PC
CHF896.–

Corsair Obsidian 1000D

ATX, mATX, Mini-ITX, E-ATX

Il primo PC è basato su Intel ed è progettato per il gaming. Con Intel i7-8700K a 3,2 GHz, 32 GB di RAM, 1080 TI e 4 TB di SSD e 24 TB di HDD, la potenza è più che sufficiente per rifornire i tuoi seguaci di YouTube o Twitch di nuovi contenuti per gli anni a venire. Il secondo PC è basato su AMD e viene utilizzato per lo streaming o la registrazione. Nel PC Mini-ITX sono installati Ryzen 7 2700, 16 GB di RAM, 2 TB di SSD e una scheda streaming elgato interna.

Come punto di forza, l'intero sistema è raffreddato ad acqua. 24 ventole forniscono aria di alimentazione e di scarico.

Giornate di armeggio

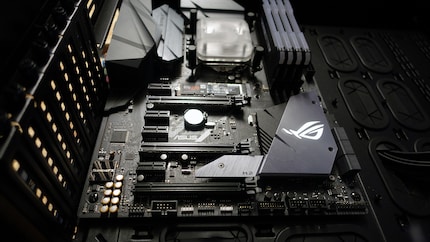

Partiamo dal cuore dei due PC: scheda madre, CPU e RAM. Ma non voglio annoiarti con questo. Chiunque abbia mai assemblato un PC sa come funziona.

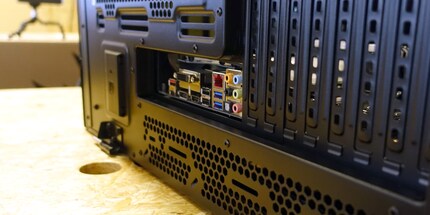

L'installazione è entusiasmante. È estremamente facile grazie alle dimensioni dell'alloggiamento. Solo il pannello posteriore per la scheda madre di grandi dimensioni non si adatta perfettamente. Solo con un po' di forza riusciamo a far sì che la scheda madre si inserisca saldamente nella cornice.

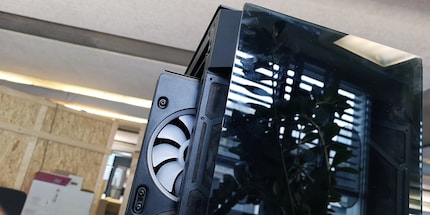

Proseguiamo avvitando le ventole e il radiatore sulla parte anteriore. Anche in questo caso, Corsair offre agli hobbisti del PC la massima comodità. Fissiamo i componenti di raffreddamento alla staffa estensibile. Ci sono otto ventole davanti e otto dietro il radiatore. Ci affidiamo quindi a un sistema push/pull.

Ovviamente, noi redattori dobbiamo anche fare qualcosa di diverso dall'assemblare PC. Ecco perché non stiamo seduti davanti alla valigetta per otto ore al giorno.

Giorno di costruzione 2

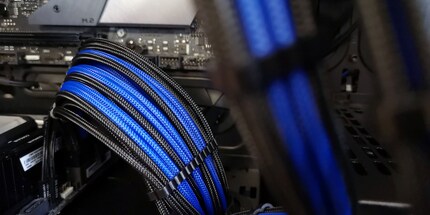

Abbiamo scelto i cavi CableMod per le connessioni invece di quelli in dotazione. Ma in ogni caso i cavi non si vedono molto. L'alloggiamento è stato progettato in modo da poterli far passare attraverso i fori del pannello posteriore. Questo nasconde abilmente l'ingombro dei cavi. E la parte visibile dei cavi è elegante, dopotutto.

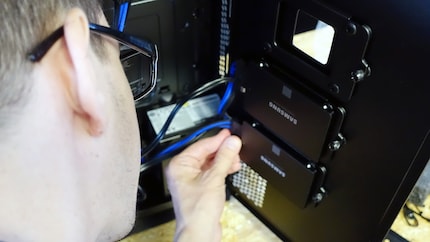

Posizioniamo gli HDD negli slot sul retro. Non si vedono nemmeno dalla parte anteriore. È un vero sollievo non dover avvitare i dischi rigidi. Una volta era un abominio per me. Corsair ha ideato qualcosa di speciale per le unità SSD. Il retro, dove si trova l'ingombro dei cavi, è accessibile attraverso una doppia porta. All'interno di questi sportelli sono presenti sei slot per gli SSD. Purtroppo uno di questi è inutilizzabile perché si trova esattamente all'altezza dell'alimentatore ITX e quindi lo sportello non può più essere chiuso. Ma non è un grosso problema, visto che stiamo installando "solo" quattro SSD.

Giorno di costruzione 3

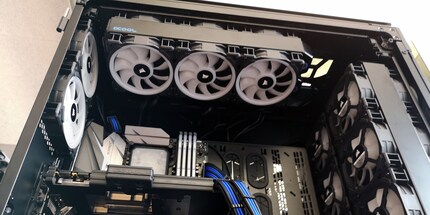

Il terzo giorno ci siamo scontrati contro un muro. O meglio: contro un termosifone. Vorremmo installare un altro radiatore con ventole nella parte superiore. Purtroppo non abbiamo lo spazio necessario. Dobbiamo sostituire il radiatore da 420 mm con un modello da 360 mm. Dobbiamo quindi cambiare anche la staffa estraibile, poiché quella attuale supporta solo ventole da 140 mm, e ovviamente anche le ventole. Verranno inoltre installate nuove ventole da 120 nella parte superiore.

Ma questo non è l'unico ostacolo che abbiamo incontrato quel giorno. Ne abbiamo incontrato un altro durante la pianificazione. Il nostro collega Christian Seeholzer, che ha messo insieme i componenti, ha commesso un errore. Invece di una scheda grafica, volevamo installare la scheda di streaming nel sistema di streaming. Purtroppo, il Ryzen 7 2700 non ha una scheda grafica sul chip. Quindi dobbiamo riprogrammare e affidarci a Intel anche per il sistema ITX. Ora dobbiamo aspettare l'arrivo dei nuovi componenti.

Giornata di costruzione 4

Dopo qualche giorno, abbiamo tutti i pezzi con noi. Ora dobbiamo rimuovere nuovamente la scheda madre AMD, preparare la scheda madre Intel con CPU, dissipatore e RAM e installarla. Poi installiamo il radiatore nella parte superiore insieme alle ventole. A proposito di ventole: ce ne sono 24. Ogni ventola ha due cavi: uno per l'hub RGB e uno per il controller. I cavi sono quindi 48. Anche in questo caso abbiamo dimenticato qualcosa nella progettazione. Si tratta degli hub RGB. Questi devono essere collegati con un altro cavo.

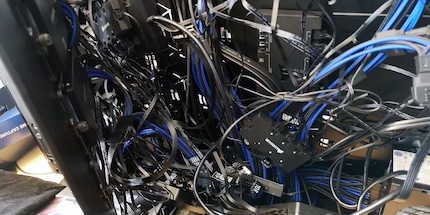

Quindi abbiamo un bel po' di cavi. Ma non preoccuparti, la parte anteriore del case è molto ordinata. Il retro, invece, è un vero disastro.

Costruzione giorno 5

Ora è il momento del raffreddamento ad acqua. Siamo particolarmente impazienti di farlo perché non l'abbiamo mai fatto prima. Ecco perché il nostro collega Christian Seeholzer ci sta supportando. Anche se "noi" non è del tutto corretto. In realtà sono solo io. Martin è andato in vacanza prima del quarto giorno di costruzione e mi ha lasciato solo con la gestione dei cavi. Pagherai per questo, Martin!

Per migliorare l'aspetto, usiamo tubi rigidi al posto dei tubi flessibili. Con i tubi rigidi è importante una pianificazione meticolosa. Se i tubi sono solo leggermente inclinati nei connettori, il PC subisce una doccia involontaria.

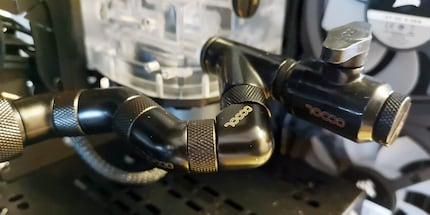

Dato che Christian non ha molta esperienza con i tubi rigidi, abbiamo progettato un sistema semplice con tubi per lo più dritti. In questo modo, nulla dovrebbe andare storto. Creiamo le condizioni per i tubi dritti con vari raccordi.

Non è sempre facile fare i collegamenti esclusivamente con i raccordi. In alcuni punti ci si morde i denti. In particolare, l'ultimo collegamento tra la pompa e il radiatore ci ha portato sull'orlo della disperazione. Dopo qualche ora, ci arrendiamo e decidiamo di rimandare l'ultimo collegamento a un altro giorno.

Giorno di costruzione 6

Nel successivo incontro con Christian, decidiamo di regolare leggermente l'altezza della pompa. Riusciamo a realizzare il collegamento tra il radiatore e la pompa abbastanza velocemente. Modifichiamo anche gli altri collegamenti. Ora mancano solo i tubi.

Giorno di costruzione 7

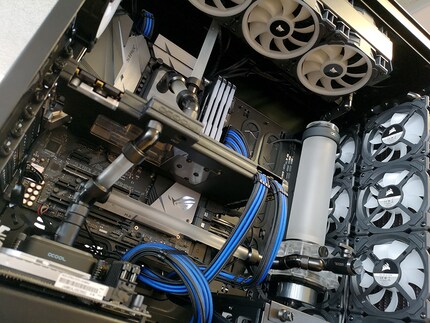

Oggi è l'ultimo giorno di gara. A causa dei vari contrattempi, siamo in ritardo rispetto alla tabella di marcia. Questo mi spinge a tagliare e piegare i tubi da solo. Misuro le distanze, sego i tubi alla lunghezza appropriata e arrotondo i bordi. La parte più difficile è il fissaggio dei raccordi. Sono molto stretti. Il che, in realtà, è una buona cosa, visto che dovrebbero essere stretti. È una vera lotta finché non riesco a fissarli ai tubi.

Costruzione giorno 8

Ora non resta che rabboccare il liquido di raffreddamento. Dato che la pompa non ha un ingresso per il liquido, dobbiamo riempirlo attraverso il radiatore sopra di noi. All'inizio tutto va bene, finché non notiamo che un po' di liquido fuoriesce. Ho commesso un errore nel montaggio dei tubi? Dopo una rapida ricerca, viene dato il via libera. La perdita c'è, ma c'è nel punto in cui stiamo riempiendo il liquido. Anche la causa è stata individuata rapidamente. Mancava l'anello di tenuta. Dopodiché tutto fila liscio e possiamo finalmente iniziare a montarlo.

Giorno di costruzione 9

Ora arriva la vendetta di Montezuma. Martin pensava che avrebbe trovato il PC finito per lo streaming dopo le vacanze. Ma il buon signore si sbagliava. Kevin ha fatto in modo di lasciare a lui gli ultimi ritocchi. Ma che diamine, nessuno ha nulla in contrario a un altro giro di armeggi.

La configurazione dei due PC integrati dovrebbe essere un gioco da ragazzi rispetto al lavoro di posa dei tubi di Kevin. Tuttavia, ci sono ancora alcuni ostacoli. Kevin ha dimenticato di collegare un cavo di alimentazione al sistema ITX. Oppure abbiamo un troll interno che di notte sabota segretamente il nostro lavoro. Inoltre, un hub RGB sembra aver abbandonato il fantasma, dato che alcune ventole si rifiutano di mettere in scena uno spettacolo arcobaleno. Fortunatamente, i ragazzi della gestione del prodotto ci aiutano a trovare il pezzo rotto.

Dopodiché, tutto si risolve con l'aiuto di una squadra di esperti.

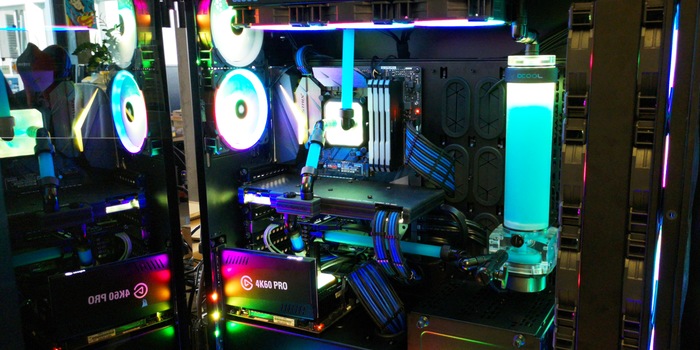

Dopo di ciò, tutto procede rapidamente: l'Elgato Game Capture 4K60 Pro viene installato sul sistema ITX, vengono effettuate alcune impostazioni del bios, Windows viene caricato sul sistema dalla chiavetta USB, vengono eseguiti gli aggiornamenti e vengono installati i driver e il software elgato più recenti. L'illuminazione RGB causa più problemi del previsto durante la configurazione. Puoi leggere di più su questo argomento nel commento di Kevin qui sotto.

  • Retroscena

    24 ventole sono troppe: non assemblerò mai più un mega PC così in fretta

    di Kevin Hofer

Naturalmente stiamo ancora facendo delle prove sul PC e puoi unirti a noi. Il nostro collega Philipp Rüegg ha bisogno del dispositivo in uno dei suoi futuri Let's play.

Oh sì, quasi dimenticavamo. Sono sicuro che tutti voi state morendo dalla voglia di sapere chi ha vinto. Te lo diremo in un altro post. Ma questo possiamo rivelarlo: Abbiamo già informato il vincitore. <p
