Phoenix Contact Surtension de l'armoire de distribution

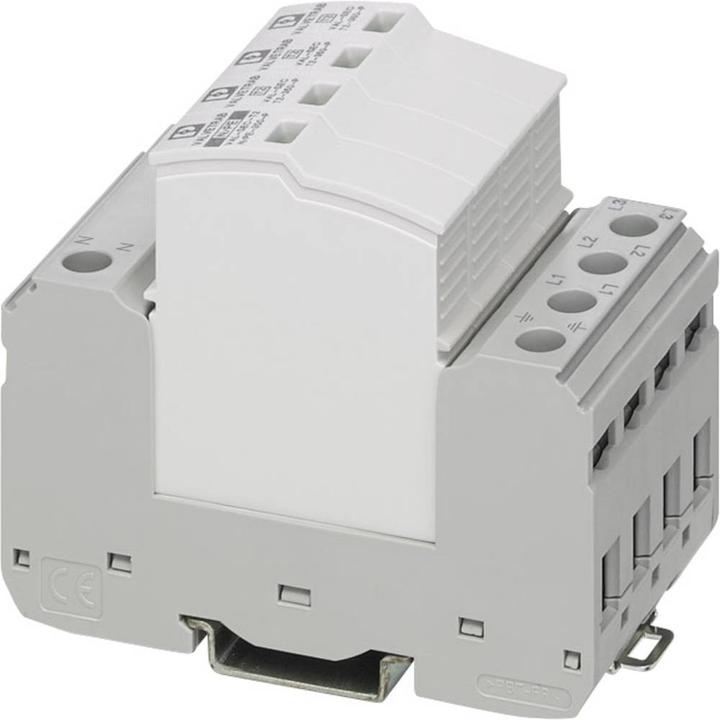

Combinaison de parafoudres à courant de foudre et de surtension (type 1+2/Class I+II) composée de prises de protection et d'un élément de base pour montage sur rail DIN. Circuit de protection pour réseaux d'alimentation triphasés, avec N et PE combinés dans un seul conducteur (système à 5 fils : L1, L2, L3, N, PE). L'équipement comprend des écarts de protection enfermés avec un mécanisme d'allumage pour déclencher la tension de réponse, des varistors directement connectés en parallèle, et un écart de protection à courant de somme enfichable supplémentaire entre N et PE. Il dispose d'un contrôle de fonctionnement pour les parafoudres de Classe I et Classe II, de la déconnexion des chemins de protection L-N individuels en cas de défaut, et d'une indication de défaut optique (mécanique) sans courant de fonctionnement, ainsi qu'une indication de défaut à distance dans les chemins L-N pour les parafoudres de Classe I et Classe II via un contact de changement à potentiel libre commun.

L'élément de base peut être monté avec des connexions variables (conducteur extérieur par le haut ou par le bas). Les prises de protection peuvent être insérées dans l'élément de base en rotation de 180° (étiquetage de la prise lisible). Le codage mécanique de l'élément de base et de la prise empêche l'insertion incorrecte des connecteurs. Il existe une option d'étiquetage pour les prises de protection et les bornes, ainsi que des bornes biconnect pour connecter des conducteurs ronds et des ponts de câblage.
