Hager Disjoncteur

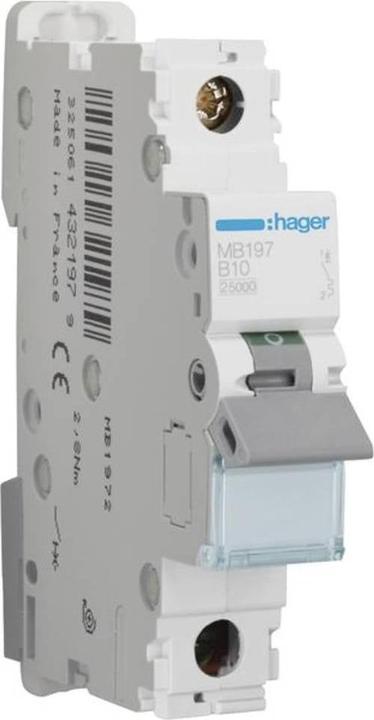

Disjoncteur Hager MB197

Fabricant : Hager
Désignation : Disjoncteur 1pôle B-10A, 25kA
Type : MB197
Profondeur d'installation : 70 mm
Caractéristique de déclenchement : B
Nombre de pôles (total) : 1
Nombre de pôles protégés : 1
Courant nominal : 10 A
Tension nominale : 400 V
Tension d'isolement nominale Ui : 500 V
Résistance aux surtensions nominale Uimp : 6 kV
Capacité de coupure nominale Icn selon EN 60898 à 230 V : 25 kA
Type de tension : AC
Fréquence : 50..60 Hz
Perte de puissance : 1,87 W
Classe de limitation d'énergie : 3
Montage encastré : oui
Conducteur neutre commuté : non
Catégorie de surtension : 3
Degré de pollution : 2
Dispositifs supplémentaires possibles : oui
Largeur en unités de division : 1
Degré de protection (IP) : IP20
Température ambiante pendant le fonctionnement : -25..70 °C
Section de conducteur connectable multibrins : 1..25 mm²
Section de conducteur connectable monobrins : 1..35 mm²
Protection contre les explosions : non

Disjoncteur Hager MB197 : détails supplémentaires
Disjoncteur 1-pôle 25kA 10A caractéristique B 1 module. Disjoncteur conforme à la norme DIN EN 60898-1 (VDE 0641-11), avec déclencheur thermique pour protection contre les surcharges et déclencheur électromagnétique pour protection contre les courts-circuits. Convient pour le montage ultérieur de dispositifs supplémentaires. Possibilité d'étiquetage directement sur l'appareil et extraction individuelle du bloc de barres de phase par déverrouillage du système de fixation rapide sur rail DIN.
