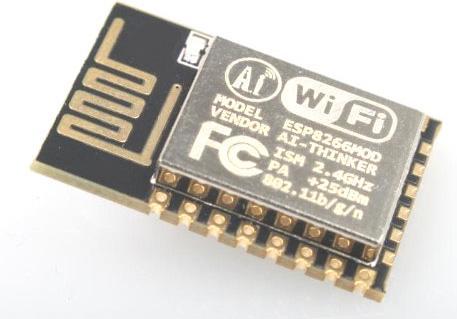

AI Tinker ESP8266 SMT Module ESP-12E WIFI avec Breakout

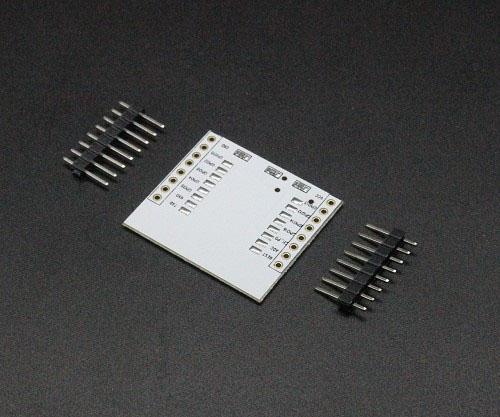

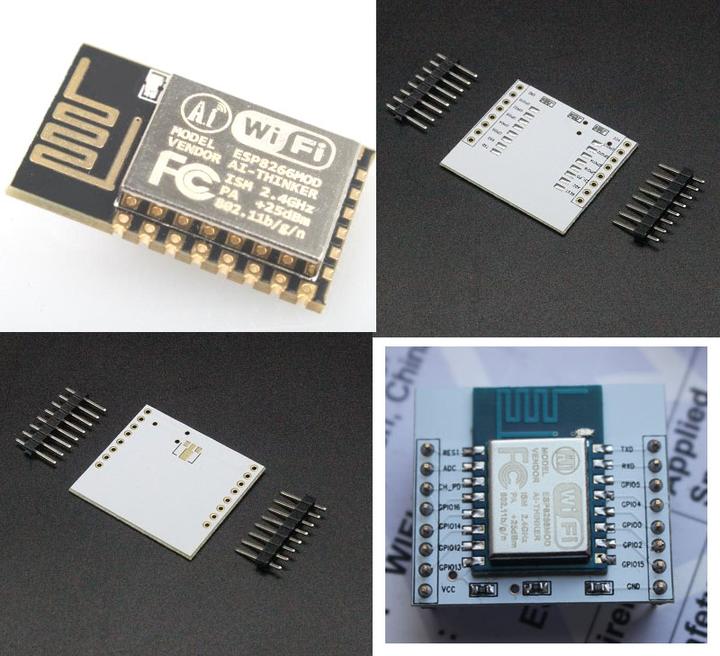

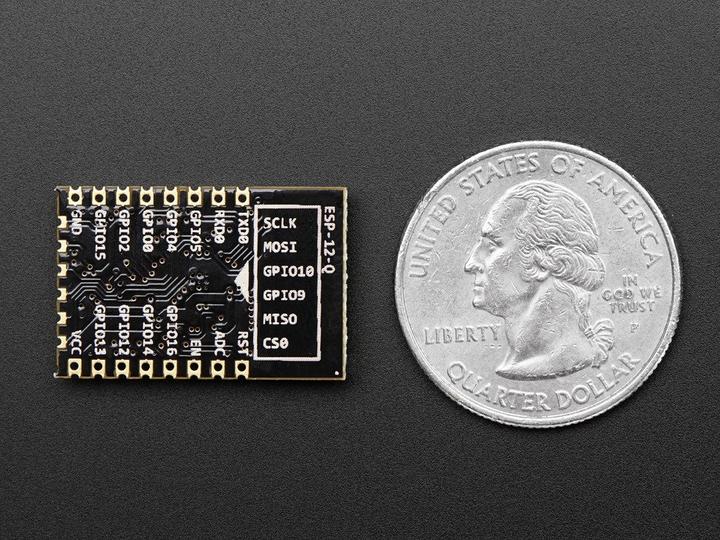

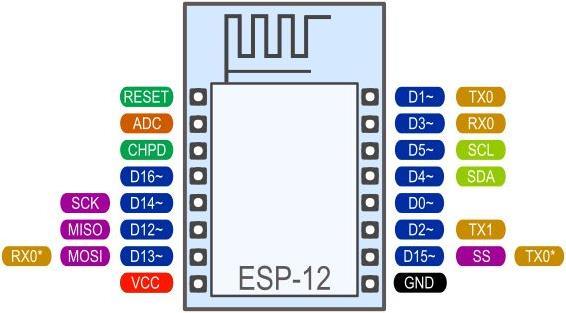

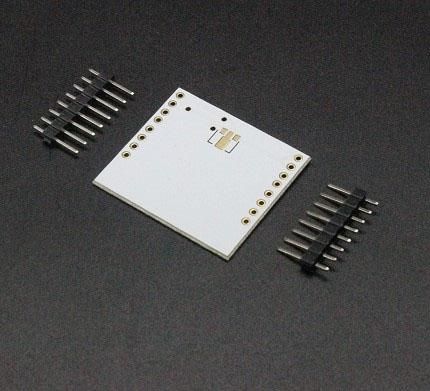

Le module WiFi ESP8266 ESP-12E est un module très puissant comprenant un microcontrôleur. Cependant, la configuration de l'ESP-12E est assez complexe, car certains broches sont responsables de différents modes de démarrage et doivent donc être correctement tirées vers le haut ou vers le bas. Heureusement, le breakout s'occupe de cette tâche, et il suffit de connecter VCC et GND pour que le module démarre en mode AT normal. Les modules sont déjà programmés avec le firmware NodeMCU Lua et sont prêts à l'emploi. Ils peuvent même être programmés avec l'IDE Arduino, et de nombreuses bibliothèques peuvent être utilisées sans modification. L'ESP8266 fonctionne à 80 MHz et dispose de 4 Mo de mémoire Flash. Au total, 9 GPIO numériques sont disponibles (certains uniquement en sortie) ; ils peuvent également être utilisés comme I2C ou SPI. Une entrée analogique avec une tension de référence de 1 V est également présente. Cet ESP-12E dispose de pads SPI supplémentaires sur le dessous, mais ceux-ci ne peuvent pas être utilisés comme IO, ils servent uniquement à la mise à jour du firmware. Les broches ne sont donc pas accessibles sur le breakout. Attention : tous les modules ESP8266 fonctionnent à 3,3 V et ne sont pas compatibles avec 5 V ! L'ESP-12E et le breakout doivent encore être soudés ensemble.
