Die besten Niedax Produkte der Kategorie Leitungsführung Zubehör

Auf dieser Seite findest du eine Rangliste der besten Produkte von Niedax aus dieser Kategorie. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen zu den Produkten in der Rangliste bereits für dich zusammengestellt.

1. Niedax Schutzkappe z.Abdeckung SKU 5050 der Profilenden f.U 5050/? HU 5050/? Ku

Niedax Schutzkappe SKU 5050

Hersteller: Niedax
Bezeichnung: Schutzkappe
Typ: SKU 5050
Geeignet für: U-Profil
Ausführung: Endkappe
Länge: 54 mm
Breite: 54 mm
Tiefe: 54 mm
Material: Kunststoff
Farbe: Gelb

Weitere Details:
Diese Schutzkappe ist dafür konzipiert, die Profilenden abzudecken und ist halogen- sowie silikonfrei. Um eine ordnungsgemässe Passform zu gewährleisten, muss die Halterung in einem Abstand von 50 mm (untere Kante der Halterung bis Ende der Aufhängestange) über dem Ende der Aufhängestange montiert werden. Die Schutzkappe muss in persönlichen Gefahrenbereichen angebracht werden.

Für Profil: U 5050/...
Für Aufhängungshalterung: HU 5050/...
Abmessungen (ca.): Höhe: 27 mm
Farbe: Sicherheitsfarbe Gelb RAL: 1016 (ähnlich)
Material: Polyethylen (PE)
EAN: 4013339188390.

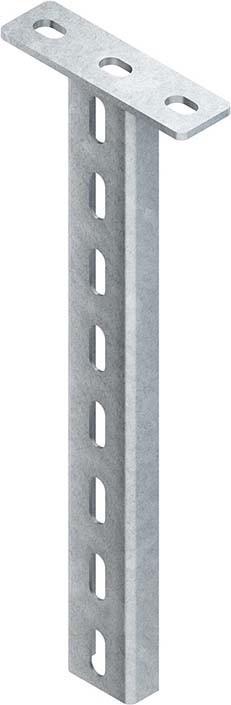

2. Niedax NIE HUF50/700 Hängestiel U-Profil 50x22x700mm feuerverz.

Hängestiel, U-Profil mit angeschweisster Kopfplatte, System HUF 50, für Ausleger zur ein- und beidseitigen Verlegung. Beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm Auslegerunterkante bis Hängestielende, oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten. VDE zertifiziert. Für Ausleger KTUL, KTUM, für Doppelausleger KTDL, für Zentralabhängung ZKU, 400 mm Länge für Ausleger KTUG, 400 mm Länge Funktionserhalt für Ausleger KTU, 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 Funktionserhalt. Abmessung ca. Masse Kopfplatte: 140 x 40 x 5 mm, Bef. Lochung 13 x 20 mm, mittiger Abstand 100 mm, U-Profil 50 x 22 x 2 mm, Profillochung, einreihig 12 x 30 mm, mittiger Abstand 50 mm, Gesamtlänge: 705 mm. Werkstoff Stahl, feuerverzinkt nach DIN EN ISO 1461.

3. Niedax Haltelasche

Niedax Haltewinkel GRHLG 6 V
Hersteller: Niedax
Bezeichnung: Haltewinkel
Typ: GRHLG 6 V
Ausführung: Horizontal/vertikal
Plattenhöhe: 4 mm
Plattenbreite: 30 mm
Befestigungsart: Schraubbefestigung
Material: Stahl
Edelstahl, entpickelt: Nein
Materialqualität: Sonstiges
Oberflächenschutz: Verzinkt/elektrolytisch verzinkt

Niedax Haltewinkel GRHLG 6 V: weitere Details
Rasterkanal-Haltewinkel, zur direkten Deckenbefestigung von Deckenbalken mit Nagelanker NA 6X oder Durchsteckanker DAM 6X. Bei Verwendung mit abgehängten Decken mit Brandschutzanforderungen (MLAR 2/2015) sind zusätzliche Vorschriften zu beachten! Für Deckenbalken: DT 50. DV
Abmessungen (ca.): L x B: 30 x 20 mm
Perforation: Ø 7 mm
Material: Stahl, verzinkt nach DIN EN ISO 2081, blau passiviert
EAN: 4013339100989.

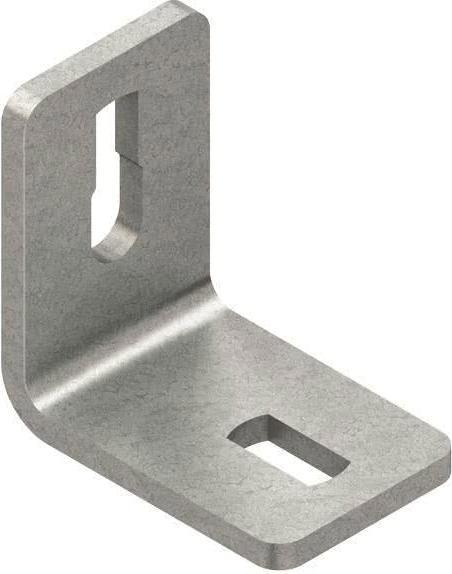

4. Niedax Wandanschlusswinkel WWU150/8 **

Der Niedax Wandanschlusswinkel WWU150/8 ist ein gleichschenkliges Befestigungselement, das für die sichere Montage von U-Profilen an Wänden, Decken und Böden konzipiert ist. Hergestellt aus hochwertigem Stahl und feuerverzinkt nach DIN EN ISO 1461, bietet dieser Winkel eine hohe Korrosionsbeständigkeit und Langlebigkeit. Der Wandanschlusswinkel wird mit einem umfassenden Befestigungszubehör geliefert, das eine einfache Installation ermöglicht. Die präzise Lochung der Schenkel sorgt für eine flexible und zuverlässige Befestigung. Bei der Verwendung im Funktionserhalt sind zusätzliche Vorschriften zu beachten, um die Sicherheit und Funktionalität zu gewährleisten. Mit kompakten Abmessungen und einer Materialstärke von 5 mm ist der WWU150/8 eine ideale Lösung für verschiedene Anwendungen im Bereich der Leitungsführung.

- Gleichschenklige Ausführung für vielseitige Befestigungsmöglichkeiten
- Hergestellt aus feuerverzinktem Stahl für erhöhte Korrosionsbeständigkeit
- Inklusive umfassendem Befestigungszubehör für einfache Montage
- Präzise Lochung für flexible Befestigungsoptionen.

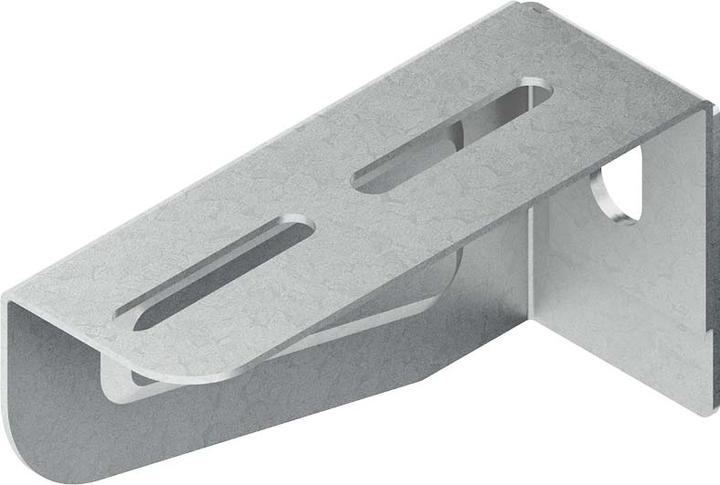

5. Niedax Wandausleger verzinkt 110MM ** Ktam 100

Niedax Wandhalterung KTAM 100
Hersteller: Niedax
Bezeichnung: Wandhalterung
Typ: KTAM 100
Länge: 110 mm
Breite: 40 mm
Höhe: 60 mm
Geeignet für Kabeltragesystembreite: 50 bis 100 mm
Ausführung: Wand- und Pfostenhalterung
Winkel: 90°
Tragfähigkeit: 1,2 kN
Geeignet für funktionale Integrität: Nein
Material: Stahl
Materialgüte: Andere
Oberflächenschutz: Bandverzinkt

Niedax Wandhalterung KTAM 100: Weitere Details
Hängende Pfosten- und Wandhalterung, mittel-schwer, für Wand- und Pfostenmontage, einschliesslich proportionaler Befestigungszubehör. Die Tragfähigkeitsdaten gelten nur bei ausreichender Verankerung im tragenden Untergrund oder bei korrekter Installation an hängenden Trägern. VDE-zertifiziert!

Abmessungen (ca. Abmessungen)
Tragstützenhöhe H: 60 mm
Tragstützenlänge L: 110 mm
Tragfähigkeit F bei L/2: 1,2 kN im System getestet
Material Ausleger: Stahl, bandverzinkt gemäss DIN EN 10346.

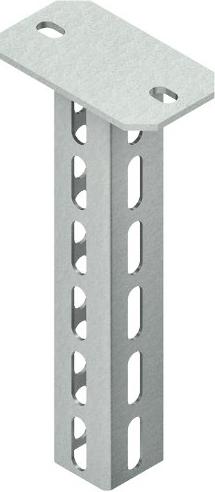

6. Niedax NIE HU5050/200 Hängestiel U-Profil 50x50x200mm feuerverz.DIN EN ISO 1461

Niedax Hängestiel HU 5050/200

Hersteller: Niedax
Bezeichnung: Hängestiel
Typ: HU 5050/200
Länge: 205 mm
Profilbreite: 50 mm
Profilhöhe: 50 mm
Ausführung: U-Profil
Tragfähigkeit: 4 kN
Geeignet für Funktionserhalt: ja
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: nein
Werkstoffgüte: sonstige
Oberflächenschutz: feuerverzinkt
Einsatztemperatur: -20 bis 120 °C
Gewicht: 0,93082 kg

Niedax Hängestiel HU 5050/200: weitere Details
Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweisster Kopfplatte, System HU 5050, für Ausleger zur ein-, zwei- und dreiseitigen Verlegung. Um die Verformung des Hängestielprofils bei der Montage von Auslegern zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen. Bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm (Auslegerunterkante bis Hängestielende) oberhalb des Hängestielendes montiert werden.

Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! VDE zertifiziert!

Für Ausleger: KTAL, KTAM, KTA 100 - 600 (Funktionserhalt/MLAR)
Abmessungen (ca. Masse):
Kopfplatte L x B x t: 140 x 80 x 5 mm
Befestigungslochung: 13 x 20 mm
Mittiger Abstand: 100 mm
U-Profil: 50 x 50 x 50 mm
Materialstärke t: 2,5 mm
Dreiseitige Profillochung, einreihig: 12 x 30 mm
Mittiger Abstand: 50 mm
Gesamtlänge L: 205 mm
Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461.

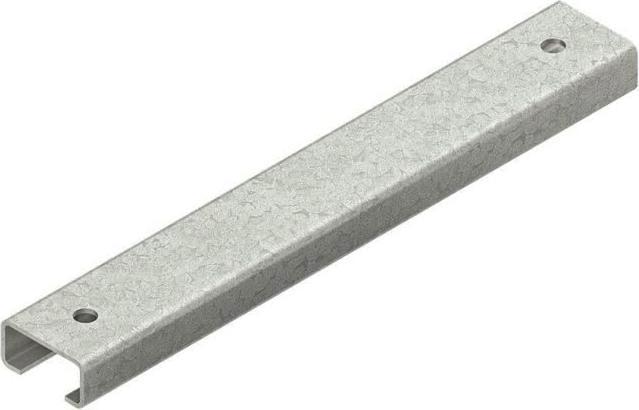

7. Niedax Ankerschiene 2970/100-2SL

Niedax Ankerschiene 2970/100-2 SL

Hersteller: Niedax
Bezeichnung: Ankerschiene
Typ: 2970/100-2 SL
Länge: 100 mm
Breite: 30 mm
Höhe: 15 mm
Schlitzbreite: 16 mm
Materialstärke: 1,5 mm
Profilform: C-Profil
Ausführung: Einfachprofil
Art der Lochung: Rücken gelocht
Lochbreite: 6,5 mm
Mit Zahnung: nein
Abbrechbar: nein
Flächenträgheitsmoment ly: 0,28 cm4
Flächenträgheitsmoment lz: 1,22 cm4
Widerstandsmoment Wy: 0,31 cm³
Widerstandsmoment Wz: 0,81 cm³
Geeignet für Funktionserhalt: ja
Werkstoff: Stahl
Werkstoffgüte: sonstige
Oberflächenschutz: bandverzinkt
Gewicht: 0,0747 kg

Niedax Ankerschiene 2970/100-2 SL: weitere Details
Anker-/Profilschiene Modell 2970, C-Profil nach DIN EN 60715, mit zwei Endlochungen. Passende Bügelschellen verfügbar. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Anker-/Profilschiene mit dem Baugrund sowie die Befestigungsabstände sind dem gültigen Prüfzeugnis zu entnehmen!

Abmessungen (ca. Masse)
H x B x t: 15 x 30 x 1,5 mm
Schlitzweite: 16 mm
Endlochungen: Ø 6,5 mm
Abstand zu den Profilenden: 15,5 mm
Lieferlänge L: 100 mm
Werkstoff: Stahl, bandverzinkt nach DIN EN 10346.

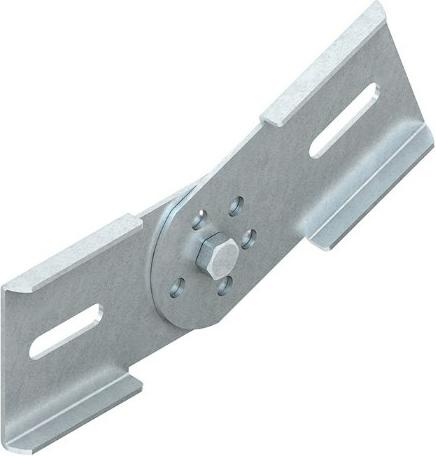

8. Niedax Gelenkverbinder KGV 60 S

Der Gelenkverbinder KGV 60 S von Niedax ist ein hochwertiges Zubehörteil für die Leitungsführung, das speziell für die Erstellung von vertikalen Winkelverbindungen von durchlaufenden Kabelleitern konzipiert wurde. Dieser Gelenkverbinder ist aus Stahl gefertigt und bandverzinkt, was ihn besonders robust und langlebig macht. Er ist für Kabelleiter mit einer Höhe von 60 mm geeignet und ermöglicht eine einfache und sichere Montage durch die Verwendung von Schraubverbindungen. Der Potentialausgleich erfolgt durch die Verschraubung mit den Kabelleiter- und Formstückholmen, was die Sicherheit und Funktionalität der Installation gewährleistet. Der Gelenkverbinder ist für den Einsatz in einem Temperaturbereich von -20 bis 120 °C geeignet und erfüllt die Anforderungen der DIN EN 10346. Bei der Verwendung im Funktionserhalt sind zusätzliche Vorschriften zu beachten. Es wird empfohlen, zwei Stück pro Stossstelle zu verwenden, um eine optimale Stabilität zu gewährleisten.

- Geeignet für vertikale Winkelverbindungen von Kabelleitern
- Bandverzinkte Oberfläche für zusätzlichen Korrosionsschutz
- Einfache Montage durch Schraubverbindung
- Temperaturbeständig von -20 bis 120 °C.

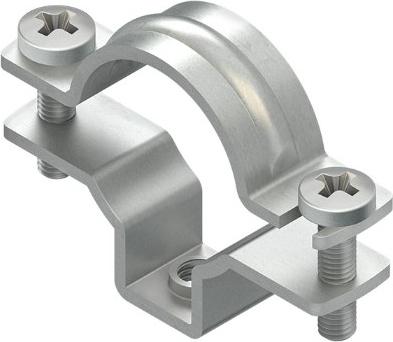

9. Niedax Rohrabstandsschelle

Die Niedax Rohrabstandsschelle 853 G ist ein hochwertiges Zubehörteil für die Leitungsführung, das speziell für die sichere Befestigung von Kabeln und Elektroinstallationsrohren entwickelt wurde. Mit einem Nenndurchmesser von 29 mm und einer geschlossenen Ausführung bietet diese Schelle eine zuverlässige Lösung für die Montage in verschiedenen Anwendungen. Sie ist aus bandverzinktem Stahl gefertigt, was sie robust und langlebig macht. Die Rohrabstandsschelle ist halogenfrei und UV-beständig, wodurch sie sich auch für den Einsatz in anspruchsvollen Umgebungen eignet. Die Montage erfolgt über ein Anschlussinnengewinde M 6, das eine einfache und sichere Befestigung ermöglicht. Diese Schelle ist zudem für den Brandschutzbereich geeignet und erfüllt die relevanten Normen, was sie zu einer idealen Wahl für Elektroinstallationen macht.

- Geeignet für Kabel- und Elektroinstallationsrohre nach DIN EN 61386-21
- Montage mit Durchsteckankern oder Schraubankern möglich
- Hergestellt aus bandverzinktem Stahl für erhöhte Korrosionsbeständigkeit
- Halogenfrei und UV-beständig für vielseitige Anwendungen
- Einsatz im Brandschutzbereich gemäss relevanten Vorschriften.

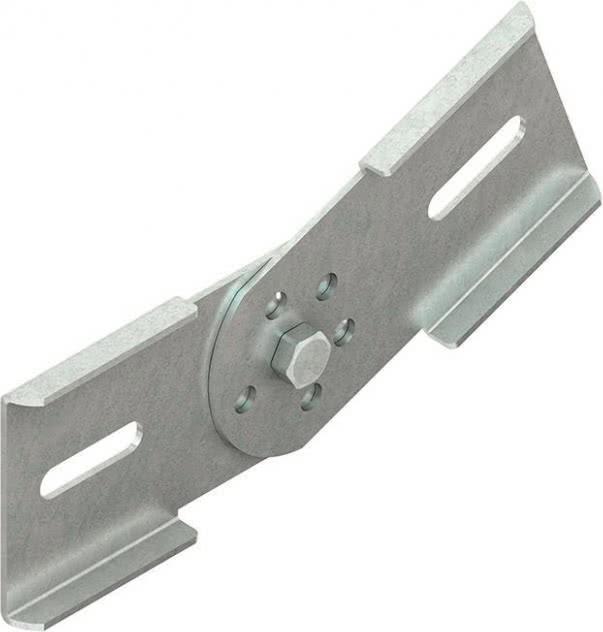

10. Niedax Gelenkverbinder

Niedax Gelenkverbinder KGV 60 F
Hersteller: Niedax
Bezeichnung: Gelenkverbinder
Typ: KGV 60 F
Ausführung: Winkelverbinder
Gelenkverbinder horizontal: Nein
Gelenkverbinder vertikal: Ja
Anschlussart: Schraubverbinder
Geeignet für Gitterkabelrinnen: Nein
Geeignet für Kabelleitern: Ja
Geeignet für Kabelrinnen: Nein
Geeignet für Kabeltragesystem Breite: 200 bis 600 mm
Geeignet für Kabeltragesystem Höhe: 60 mm
Länge: 180 mm
Geeignet für Funktionssicherheit: Ja
Material: Stahl
Edelstahl, passiviert: Nein
Materialgüte: Sonstiges
Oberflächenschutz: Feuerverzinkt

Niedax Gelenkverbinder KGV 60 F: weitere Details
Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchgehenden Kabelleitern, einschliesslich feuerverzinkter proportionierter Befestigungszubehör. Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelleiter und Anbringen von Sparren. Bitte beachten Sie zusätzliche Hinweise für den Einsatz in der Funktionssicherheit!
Für Kabelleiter: KL 60
Anforderung: 2 Stück pro Gelenk für Abmessungen (ca. Abmessungen) H: 60 mm
Material: Stahl, feuerverzinkt gemäss DIN EN ISO 1461
EAN: 4013339289943.
