Weinzierl Dimmaktor

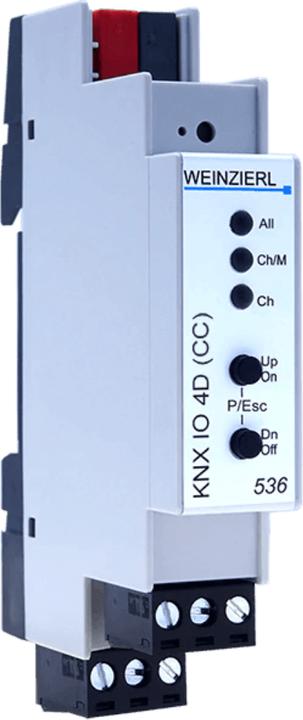

Der KNX IO 536 CC (4D) ist ein kompakter RGB / RGBW / Tunable White Dimmaktor mit 4 Ausgängen (Konstantstrom). Der Dimmaktor kann beispielsweise für LED-Panels oder -Streifen mit RGB / RGBW / Tunable White Konfiguration oder als 4 unabhängige Dimmerkanäle verwendet werden. Jede Konfiguration erlaubt die Steuerung des Kanals über Schalten, relatives Dimmen und Dimmwert.

Mehrere Komfortfunktionen sind ebenfalls integriert, darunter Szenen, Schlummerüberblendung, Treppenlicht und Sequenzer. Zwei Taster und drei LEDs ermöglichen eine lokale Bedienung und eine Visualisierung des Gerätezustandes. Zusätzlich zu den Ausgangskanälen verfügt das Gerät über 16 unabhängige Funktionen zur Logik- oder Zeitsteuerung.

Technische Daten

Mechanische Daten

Gehäuse: Kunststoff
Gerät für DIN-Schienenmontage, Breite: 1 Modul (18 mm)
Gewicht: ca. 55 g

Bedienelemente und Anzeigen

2 Tasten und 3 LEDs, mehrfarbig
KNX-Programmiertaste mit LED (rot)

KNX

Gerät Modell System B
Kompatibel mit ETS 5 (oder höher)

Steckverbinder

Stecker für KNX Bus (rot / schwarz)
Steckbare Schraubklemme (3-polig) für Dimmkanal 1 und Spannungsversorgung
Steckbare Schraubklemme (3-polig) für Dimmkanal 2/3/4
Querschnitt der Steckverbinder: 1,5 ... 2,5 mm²

Ausgangskanal (Dimmen)

Dimmer für LEDs mit Konstantstromeingang
Versorgungsspannung: 12 ... 48 V⎓
Max. Ausgangsspannung < Versorgungsspannung
Max. konfigurierbarer Laststrom: 500 mA pro Kanal (Kanäle können gebündelt werden)
Max. Pout: 96 W.
