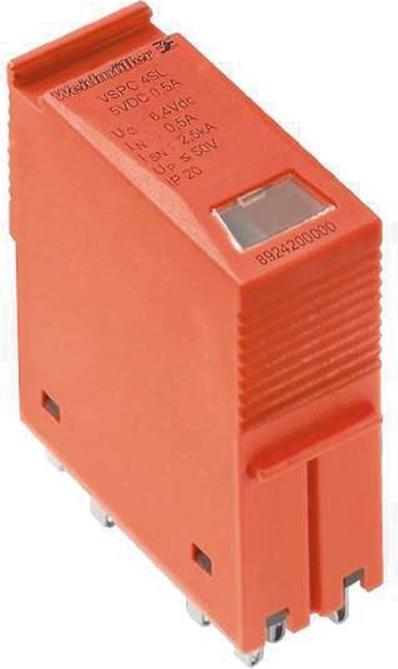

Weidmüller Überspannungsschutz-Ableiter s

Überspannungsschutz. Messung, Steuerung und Regelung ohne Signalfunktion oder Funktionsanzeige. Folgende Signale sind unter binären Signalen (SL - symmetrische Last) geschützt: Schaltsignale mit und ohne gemeinsamen Bezugspotential von 24V, 5V bis 60V. Zweidrahtsysteme haben typischerweise ein gemeinsames Bezugspotential für binäre Sensoren, Aktoren und Indikatoren wie Grenzschalter, Drucktasten, Positionsgeber, Fotowiderstände, Kontaktoren, Magnetventile und Signalleuchten. Der steckbare Überspannungsschutz ermöglicht ein unterbrechungsfreies und impedanzneutrales Einstecken oder Ausstecken. Prüfbarkeit durch das V-TEST-Gerät. Platzsparendes Design für bis zu vier binäre Signale. Ausgelegt mit einer erdungsfreien PE-Verbindung, um Störströme bei Potentialunterschieden zu vermeiden. Entspricht den Installationsstandards IEC 62305 und IEC 61643-22 (D1, C1, C2 und C3). Integrierter PE-Fuss leitet sicher bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) zu PE ab. Farbige Kennzeichnung der Spannungsniveaus ermöglicht eine schnelle Identifizierung im Schaltschrank. Die Sicherheitsfunktion umfasst ein Codierungselement für verschiedene Spannungsniveaus.
