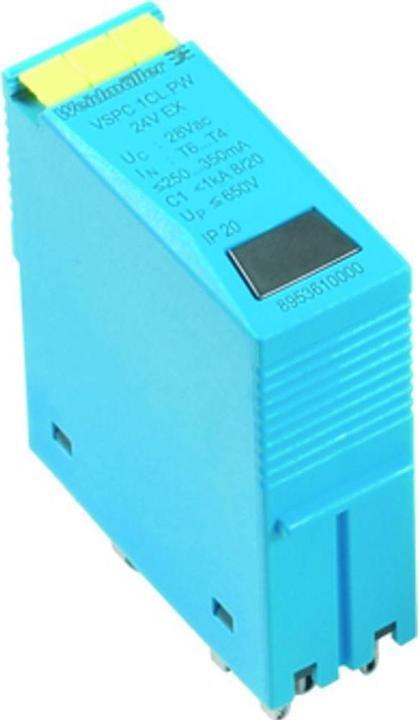

Weidmüller Überspannungsschutz-Ableiter s

Überspannungsschutz mit Mess-, Steuer- und Regelungsfunktionen, ohne Signalfunktion oder Anzeige. Der Schutz umfasst analoge Signale und Stromschleifen (CL - Current Loop), einschliesslich Signale von Stromschleifen (analoge Messungen von Encodern über lange Strecken) wie 4...20 mA und 0...20 mA. Es unterstützt zwei-, drei- und vieradrige Konfigurationen ohne gemeinsamen Bezugspotential, beispielsweise in der Füllstandsmessung. Es verarbeitet auch Signale von Spannungssendern (analoge Messungen von Sendern über kurze Strecken) wie 0...10 V und PT 100, beispielsweise in der Temperaturmessung.

Das Gerät verfügt über einen steckbaren Überspannungsableiter, der ein unterbrechungsfreies und impedanzneutrales Ein- oder Ausstecken ermöglicht und mit dem V-TEST-Gerät getestet werden kann. Sein platzsparendes Design unterstützt zwei analoge Signale und beinhaltet einen erdungsfreien PE-Anschluss, um potenzielle Unterschiede zu vermeiden. Es erfüllt die Installationsnorm IEC 62305 (D1, C1, C2 und C3) und hat einen integrierten PE-Fuss, der sicher bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) zu PE ableitet. Das Gerät enthält zudem farbige Markierungen für Spannungsniveaus zur schnellen Identifizierung im Schaltschrank und verfügt über eine Sicherheitsfunktion mit einem Codierungselement für verschiedene Spannungsniveaus.
