Weidmüller Überspannungsschutz-Ableiter s

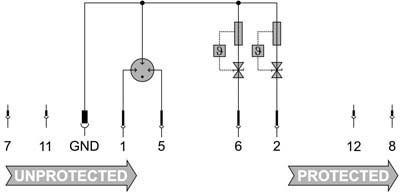

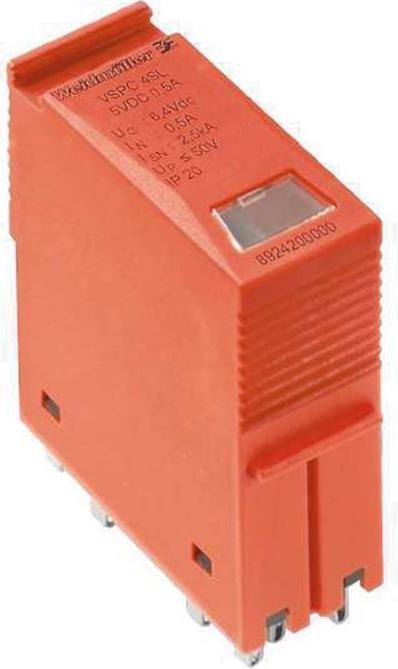

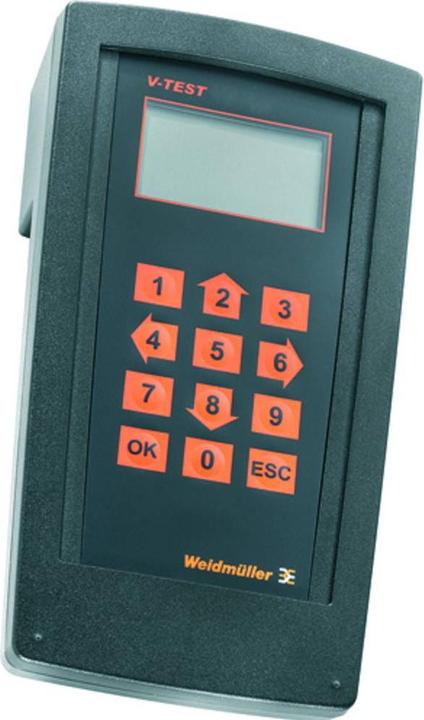

Überspannungsschutz. Messen, Steuern und Regulieren mit Signalfunktion und Anzeige. Folgende Signale sind geschützt: binäre Signale (SL - symmetrische Last), einschliesslich Schaltsignale mit und ohne gemeinsamen Bezugspotential von 24V, 5V und bis zu 60V. Zwei-Draht-Systeme haben typischerweise ein gemeinsames Bezugspotential für binäre Sensoren, Aktoren und Indikatoren wie Grenzschalter, Drucktasten, Positionsgeber, Fotowiderstände, Kontaktoren, Magnetventile und Kontrollleuchten. Der steckbare Überspannungsschutz ermöglicht ein unterbrechungsfreies und impedanzneutrales Stecken oder Ziehen. Mit dem V-TEST-Gerät testbar. Der platzsparende Aufbau bietet Platz für bis zu 4 binäre Signale. Verfügt über einen erdfreien PE-Anschluss, um Störströme bei Potentialunterschieden zu vermeiden. Entspricht den Installationsstandards IEC 62305 und IEC 61643-22 (D1, C1, C2 und C3). Der integrierte PE-Fuss leitet sicher bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) zu PE ab. Farbige Markierungen der Spannungsniveaus ermöglichen eine schnelle Identifizierung im Schaltschrank. Die Sicherheitsfunktion umfasst ein Codierungselement für verschiedene Spannungsniveaus.
