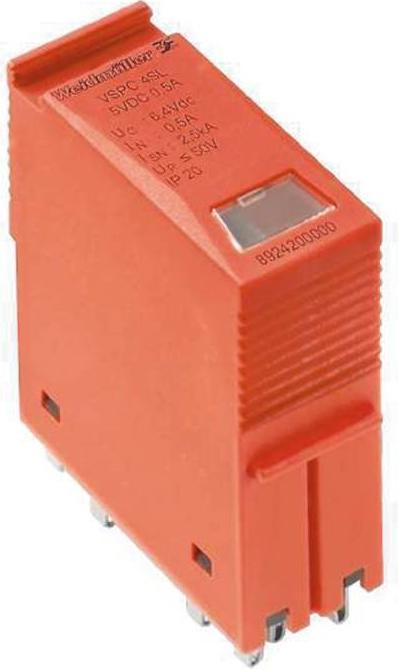

Weidmüller Überspannungsschutz-Ableiter s

Überspannungsschutz. Messen, Steuern und Regulieren mit Signal- und Funktionsanzeige. Folgende Signale sind geschützt: binäre Signale (SL - symmetrische Last), Schaltsignale mit und ohne gemeinsamen Bezugspotential von 24V, 5V und bis zu 60V. Zweidrahtsysteme haben typischerweise ein gemeinsames Bezugspotential für binäre Sensoren, Aktoren und Indikatoren wie Grenzschalter, Drucktasten, Positionsgeber, Fotowiderstände, Kontaktoren, Magnetventile und Anzeigeleuchten. Der steckbare Überspannungsschutz ermöglicht ein unterbrechungsfreies und impedanzneutrales Stecken oder Abziehen. Prüfbar mit dem V-TEST-Gerät. Platzsparendes Design für bis zu 4 binäre Signale. Ausgelegt mit einem erdfreien PE-Anschluss, um Störströme bei Potentialunterschieden zu vermeiden. Anwendbar gemäss den Installationsstandards IEC 62305 und IEC 61643-22 (D1, C1, C2 und C3). Integrierter PE-Fuss leitet sicher bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) zu PE ab. Farbige Kennzeichnung der Spannungsniveaus für eine schnelle Identifizierung im Schaltschrank. Die Sicherheitsfunktion umfasst ein Codierungselement für unterschiedliche Spannungsniveaus.
