Produktinformationen

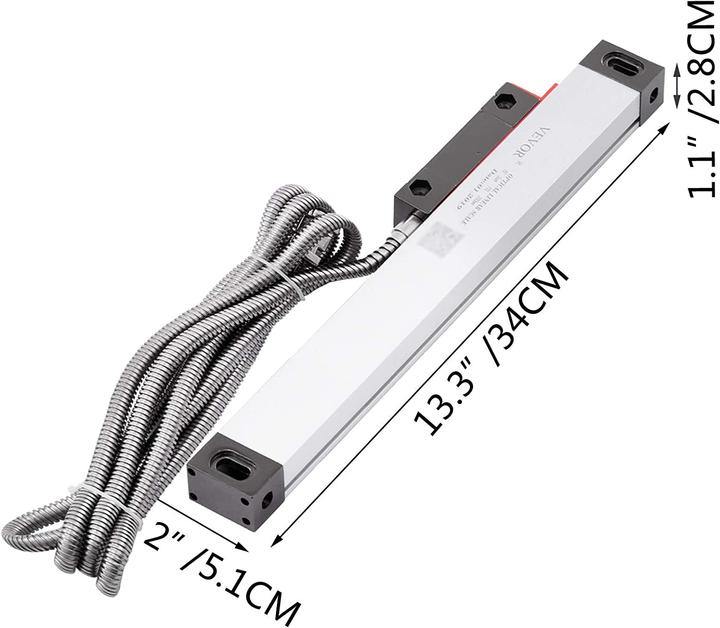

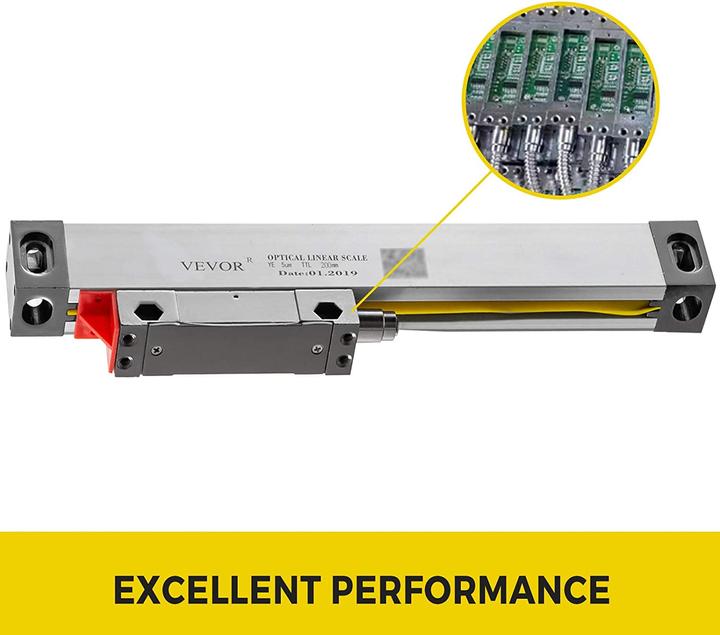

Unsere Gitter- und Präzisionslineal-Serien haben eine strenge Qualitätsprüfung bestanden. Sie erfüllen den Standard der Genauigkeit und Steifigkeit, bieten gute Geradheit und präzise Messung. Die Travellänge beträgt 200 mm, die Genauigkeit liegt bei ±0,005 mm und die Auflösung bei 5 m. Der Anschluss erfolgt über einen 9-poligen Anschluss (Pin-26789): 2 an 0V, 6 an A, 7 an 5V, 8 an B, 9 an R1.

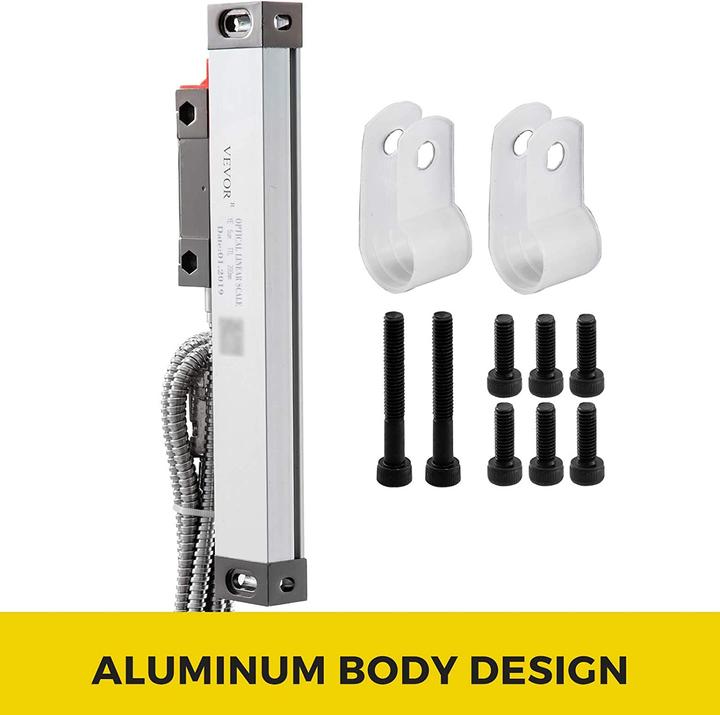

Der Waagenkörper besteht aus Aluminiumprofil und der Kopf aus Zinkdruckguss mit Chrombeschichtung, was ihn korrosionsbeständig macht. Das Produkt hat ein schönes und anständiges Aussehen sowie ein vernünftiges Design mit guter Steifigkeit.

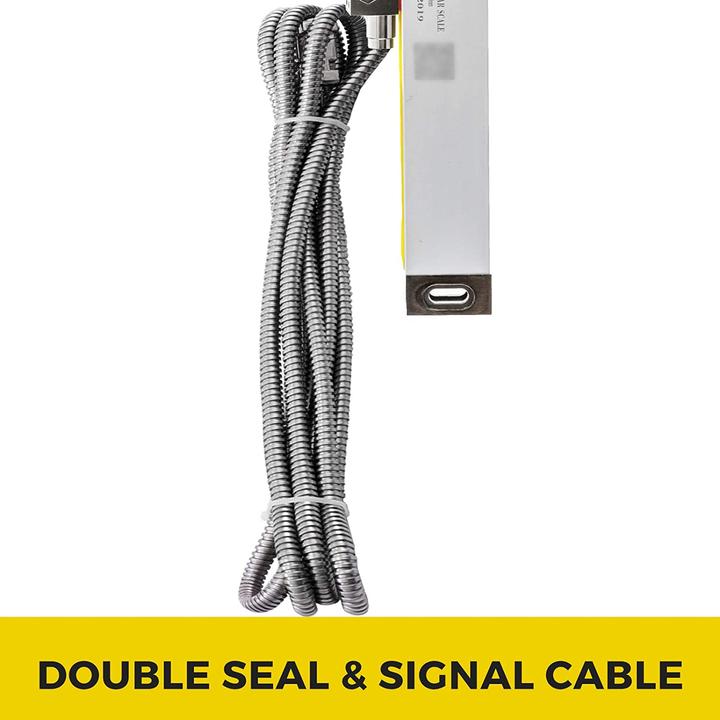

Der Linear Scale Encoder verfügt über eine doppellagige Lippendichtung, die zusätzlichen Schutz vor Verschmutzung bietet und eine hohe Abriebfestigkeit gewährleistet. Das 3 m lange Signalkabel ist mit mehrschichtigem, abgeschirmtem Stahldraht und einem Metallhüllenschutz ausgestattet.

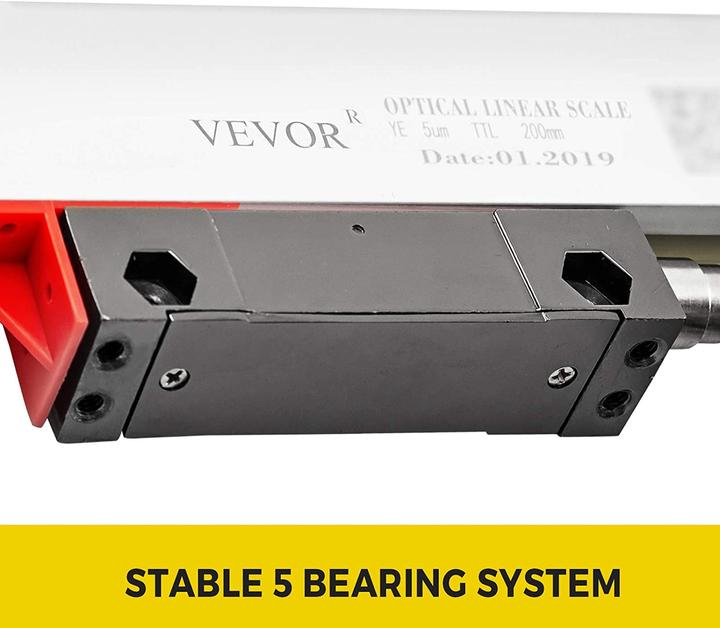

Das Gleitteil hat ein zuverlässiges und langlebiges 5-Lagersystem-Design, das eine stabilere wiederholte Positionierungsmessung ermöglicht. Mit einer zusätzlichen T-Nut (nicht im Lieferumfang enthalten) kann die hintere Nut zur Installation verwendet werden, wenn die Kontaktfläche zu kurz ist, oder um zusätzliche Unterstützung bei Verwendung eines langen Linearmassstabs zu bieten.

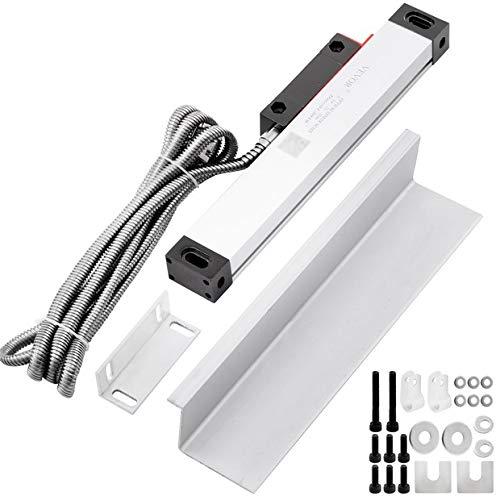

Ein starres Metallprofil mit geschlitzten Endblöcken ermöglicht eine einfache, verstellbare Montage. Es gibt mehrere Befestigungspunkte für Durchgangsbohrungen oder eine einfache Befestigung an Halterungen und zusätzlichem Befestigungsmaterial.
