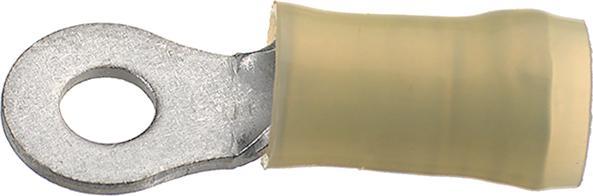

TE Connectivity Crimpverbinder Ring 4mm

Serie: PIDG
Isolierung: Isoliert
Isoliermaterial: Nylon
Durchmesser Innenring: 4,34 mm
Minimale Drahtgrösse mm²: 0,26 mm²
Minimale Drahtgrösse AWG: 22 AWG
Schraubengrösse: M4
Farbe: Rot
Kontaktmaterial: Kupfer
Gesamtlänge: 21,44 mm

Die PIDG Ringzunge Drahtverbindungsstücke von TE Connectivity sind für zuverlässige Leistung in anspruchsvollen Schaltkreisen konzipiert. Diese Anschlüsse bestehen aus einem präzisionsgeformten Kupfergehäuse und einer Hülse mit hoher Leitfähigkeit. Im Inneren der Crimp-Hülse befinden sich Verzahnungen für optimalen Kontakt und Zugfestigkeit nach dem Crimpen. Die Draht-Crimp-Hülse ist von einer Kupferhülse umgeben, die zusätzliche Drahtisolierung bietet und ein Ausfransen verhindert. Eine farbcodierte Nylonhülse erleichtert die Identifizierung der Drahtgrösse, und ein trichterförmiger Kabelanschluss verhindert geknickte Drähte, was eine schnelle Kabelverarbeitung während der Hochgeschwindigkeitsproduktion ermöglicht. Das Design dieser PIDG-Anschlüsse und die Verwendung spezieller Werkzeugformen ermöglichen ein konsistentes und zuverlässiges Crimpen. Diese PIDG Ringanschlussblöcke sind in einer Vielzahl von Draht-, Hülse- und Bolzengrössen erhältlich und bieten eine vielseitige Lösung für verschiedene Verkabelungsanwendungen.

Merkmale und Vorteile:

• Hochleitfähiges Kupfergehäuse
• Kupferhülse für verbesserte Drahtisolierung
• Verzahnungen in der Draht-Crimp-Hülse für optimalen Kontakt und Zugfestigkeit
• Farbcodierte Hülsen zur einfachen Identifizierung von Drahtgrösse und Werkzeug
• Trichterförmiger Kabelanschluss für vereinfachte Kabelverarbeitung
• Design sorgt für zuverlässiges und konsistentes Crimpen

Anwendungsbereich:
Diese PIDG Drahtanschlussblöcke sind für eine Vielzahl von Mehrfachanschlussanwendungen geeignet und erfüllen oder übertreffen die Anforderungen von MIL-T-7928, Typ II, Klasse 1 und 2. Anwendungen umfassen Instrumentierung/Steuerung, Beleuchtung, Stromversorgungen, Steuerkästen, Transport, Hebezeuge, Motoren, Luft- und Raumfahrt sowie Haushaltsgeräte.
