Stahl Exe Kabelverschraubung

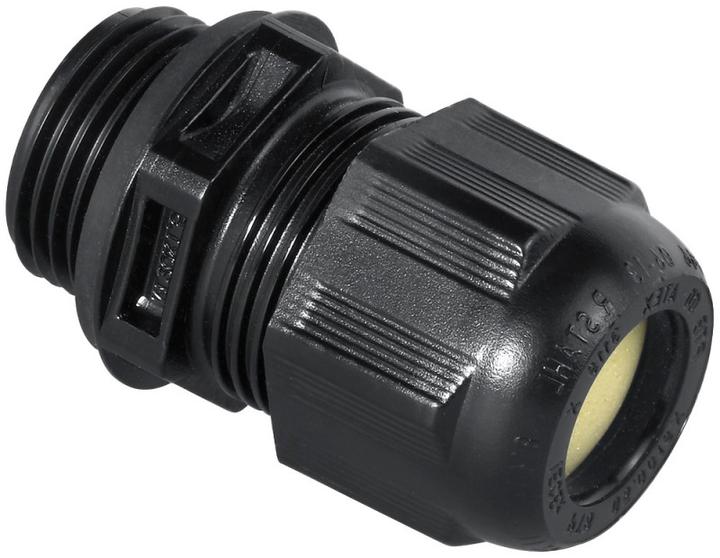

Stahl Exe Kabelverschraubung 8161/7-M32-2113

Hersteller: Stahl
Bezeichnung: Exe Kabelverschraubung M32x1.5, 13-21mm
Typ: 8161/7-M32-2113
Gewindeart: metrisch
Nenngewindegrösse metrisch/PG: 32
Gewindesteigung: 1,5 mm
Gewindelänge: 12 mm
Breite über die Flächen: 36 mm
Sechskantmass: 40 mm
Geeignet für Kabeldurchmesser: 13...21 mm
Material: Kunststoff
Materialqualität: Polyamid (PA)
Oberflächenschutz: unbehandelt
Halogenfrei: Ja
Glasfaserverstärkt: Ja
Schutzart (IP): IP66
Schlagfest: Ja
Farbe: Schwarz
RAL-Nummer: 9004
Biegerschutz: Nein
Mit Kontermutter: Nein
Eingreifen in die Öffnung: Nein
Ausführung: gerade
Mehrfachdichtungseinlage: Nein
Flachkabelverschraubung: Nein
Mit Zugentlastung: Nein
Art der Dichtung: Dichtungsring
Trennbare Verschraubung: Ja
Betriebstemperatur: -40..75 °C
Explosionsgeschützte Ausführung: Ja
Für Ex-Zone Gas: 1, 2
Für Ex-Zone Staub: 21, 22
Für gepanzerte Kabel: Nein
EMV-Ausführung: Nein
Abgeschirmt: Nein

Stahl Exe Kabelverschraubung 8161/7-M32-2113: Weitere Details
Die Kabelverschraubungen der Serien 8161/7 und 8161/8 von R. STAHL werden für den sicheren Kabeldurchtritt in Ex e Gehäuse verwendet. Sie sind für Kabeldurchmesser von 1 ... 48 mm geeignet. Sie sind für Ex e und Ex i Schaltungen erhältlich; die Ex i Ausführung ist durch eine blaue Kappenmutter gekennzeichnet. Ein Dichtstopfen für ungenutzte Einführungen kann in die Einführungen integriert werden.

Kabelverschraubung ohne reduzierende Dichtungseinlage, explosionsgeschützt, Typ: 8161/7-M32-2113, Gewindegrösse: M32x1.5 mm, Gewindelänge: 12 mm, Material: Polyamid, Farbe: Schwarz, Klemmbereich: 13 ... 21 mm, Breite über die Flächen: 36.00, Art der Panzerung: ungeschützte Kabeltypen, Anwendungsbereich (Zonen): 1, 2, 21, 22, Schutzart (IP): IP66, Losgrösse: 25 ST, Gasexplosionsschutz: II 2 G Ex eb IIC Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC Db, Umgebungstemperatur min.: -40 °C, Umgebungstemperatur max.: +75 °C.
