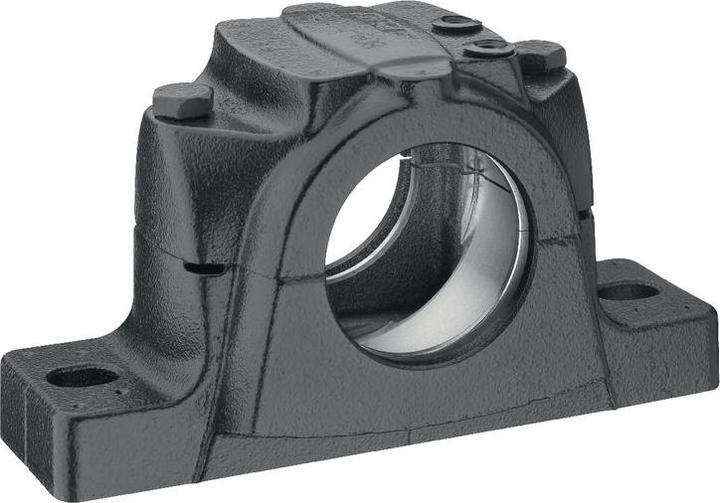

SKF Stehlagergehäuse SNL518-615 160 mm

SKF SNL Stehlagergehäuse, SNL 518-615 80

SNL Stehlagergehäuse, Reihen 5 und 6. Die 2-teiligen SNL-Gehäuse aus Grauguss GG20 sind nach dem Baukastensystem konstruiert. Dies ermöglicht eine freizügige Wahl des Lagers, der Dichtung und des Schmierverfahrens. Durch Kombination der Gehäuse mit den verschiedenen Standard-Dichtungen ergibt sich eine grosse Anzahl von Gehäusevarianten, mit denen der Grossteil aller Anforderungen an Stehlagergehäuse für Wellen von 20 bis 160 mm Durchmesser abgedeckt werden kann. Sie haben serienmässig zwei längliche Fussschraubenlöcher, die ein nachträgliches Ausrichten des Gehäuses ermöglichen.

SNL-Stehlagergehäuse sind für den Einbau von Pendelkugellagern oder Pendelrollenlagern vorgesehen, die mit Spannhülsen auf glatten Wellen montiert werden können. Festlagerungen erhält man durch Einsetzen von zwei gleichen Festringen beidseits des Lagers. Dadurch ergibt sich bei Festlagern stets ein mittiger Lagersitz. Passende Dichtungen der Reihe TSN, Enddeckel oder Festringe müssen separat bestellt werden. Geeignet für Pendelkugellager der Reihe 12, 13, 22, 23 und Pendelrollenlager der Reihe 222 und 223.

Hauptabmessungen DIN 736:1984 / DIN 739:1984 / ISO 113:1999.
