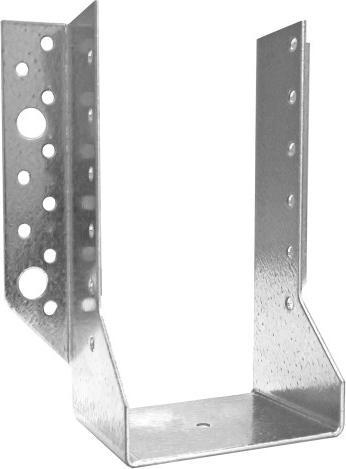

Simpson Sst Balkenschuh BSNN80/150

Anwendung: Anschluss von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz, Beton oder Stahl. Auch für zweiachsige Belastung geeignet.

Befestigung: Kammnägel CNA 4,0 x l oder Schrauben CSA 5,0 x l / Ankerbolzen oder Betonschrauben ø 10 mm in Beton/Stahl.

Produktvorteile: CE-Kennzeichnung, vielfältige Holz-/Betonanschlüsse, in zwei Achsrichtungen belastbar, reduzierte Nagelanzahl bei nahezu gleicher Tragfähigkeit, Chargennummer ist auf jedem Produkt aufgedruckt, versetzte Nagelanordnung im Nebenträger, zusätzlich auf Zug belastbar, einheitliche Bolzenlochdurchmesser, Bolzenlöcher tiefer gesetzt.

Mit europäisch technischer Bewertung (ETA 06/0270).

Legende: Char. Teil. = charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung. Char. Voll. = charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.

Werte gelten für: BSN mit A ≤ 48 mm: mit CNA 4,0 x 40, BSN mit A 51 mm: mit CNA 4,0 x 50, BSN mit A > 60 mm: mit CNA 4,0 x 60.

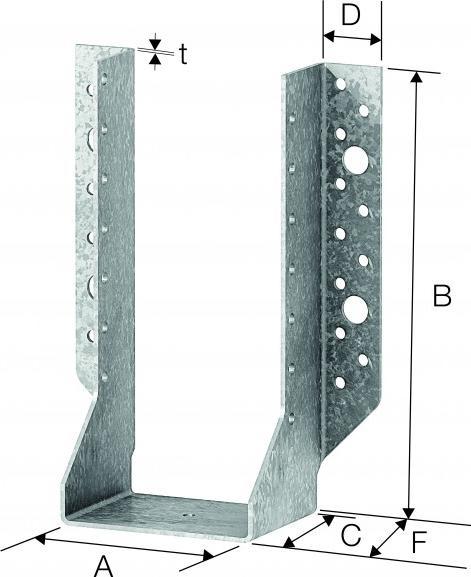

Materialstärke (mm): 2, Material: Stahl, A (mm): 80, Oberfläche: feuerverzinkt, Form: BSN, Grösse (mm): 80 x 150, B (mm): 150, D (mm): 27, Char. Wert Teil. (kN): 18,9, Lochzahl ø 11 (ST): 4, CNA-Kammnägel (mm): 60, Char. Wert Voll. (kN): 33, Lochzahl ø 5 (ST): 30, F (mm): 64, C (mm): 60, Marke: Simpson, Bezeichnung: Balkenschuh, Typ: BSN, Inhaltsangabe (ST): 1.
