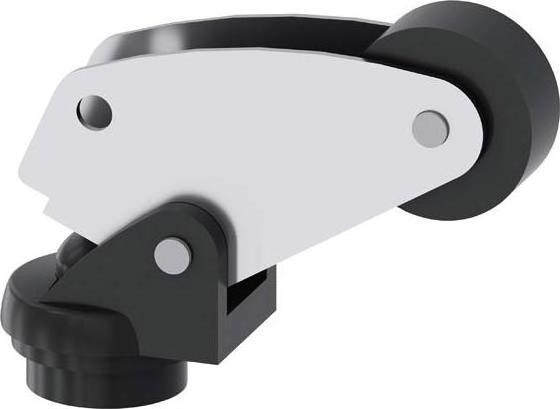

Siemens Winkel-Rollenhebel mit Kunststoffrolle

Betätiger Typ: Abgewinkelter Rollenhebel
Zur Verwendung mit: Endschalter 3SE5

Endschalter-Betätigungselemente 3SE5. Eine Serie von Schalterköpfen zum Einsatz mit dem SIRIUS-Endschalter der Serie 3SE5. Aufgrund ihres Steckanschlusses und der einheitlichen Schnittstelle lassen sich diese Schalterköpfe leicht austauschen. Kompatibel sowohl mit modularen Schalteinheiten als auch mit kompletten Schaltereinheiten. Abgerundete Stössel und Rollenstössel. Betrieb in Richtung der Stösselachse oder mit der Stange im rechten Winkel zur Stösselachse. Abgerundete Stössel und Rollenstössel haben einen zusätzlichen Nachlaufweg und deshalb einen grösseren Betriebsabstand. Für seitliche Betätigung und verhältnismässig langen Nachlaufweg wird der Rollenstössel empfohlen. Rollenhebel und abgewinkelte Rollenhebel. Abhängig von der Ausgangsrichtung (links oder rechts) sind unterschiedliche Näherungswinkel (α = 30°) und Folgewinkel (γ = 45°) möglich. Für Betätigungselemente aus fein geschliffenem Stahl in der Form von Nocken, geraden Kanten oder Nockenscheiben. Drehhebel und Stangenbetätigungselemente. Für eine hohe Anfahrgeschwindigkeit (v = 1,5 m/s) Auswahl an Anlaufoptionen. Unempfindlich gegen Öl, Schleifstaub, Eis und grob gekörntes Material. Mit dem Drehhebel ist der maximale Näherungswinkel immer gleich dem maximalen Folgewinkel. Stössel-Betätigungselement - wenn kein Betätigungselement mit Näherungs- und Folgewinkel möglich ist, 10°-Einstellung des Drehhebels möglich. Federstangen. Kann für undefinierte Betätigungen und wechselnde Anlaufzustände verwendet werden. Anlauf aus beliebiger Richtung. Rollenstössel für mittige Befestigung mit Gewinde von M18 x 1. Schnelle Montage, leichte Einstellung. Gabelhebel. Schaltbar in zwei Richtungen. Rastendes Betätigungselement für alternierende Bewegungen.
