Siemens Dig.Industr. Kurz-/Erdschlussanzeiger 6MD2322-1AA00-1AA0

Hersteller: Siemens Dig.Industr.
Bezeichnung: Kurz-/Erdschlussanzeiger kap., Modbus RTU
Typ: 6MD2322-1AA00-1AA0

Der Kurz- und Erdschlussanzeiger mit Richtungsangabe misst Spannungen über kapazitive Spannungsteiler (LRM Spannungsprüfsysteme) und ist für Low-Power Stromsensoren entsprechend IEC 61869-10 und IEC 60044-8 geeignet. Er verfügt über 1 Digitaleingang und 2 Digitalausgänge sowie die Messung und Berechnung der Werte U, I, P, Q, S, f, cos phi und Energiezählwerte. Die Kommunikation erfolgt über Modbus RTU, und die Stromversorgung beträgt DC 24-250 V/AC 230 V.

Der digitale Kurzschlussanzeiger mit Messfunktion ist für Mittelspannungsschaltanlagen konzipiert. Der Schlüssel zu einer kontinuierlichen Verbesserung der Stromversorgung ist das genaue Wissen über die Gegebenheiten des örtlichen Energieversorgungsnetzes.

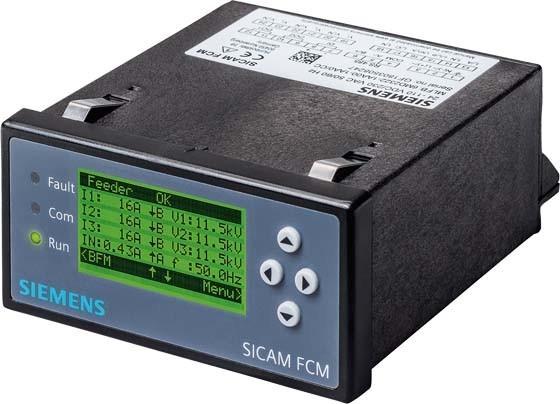

Funktionsweise: Der SICAM FCM (Feeder Condition Monitor) ist ein Kurz- und Erdschlussanzeiger mit Richtungsangabe, der mit Schutzalgorithmen und Kleinsignalwandler-Technologie entsprechend IEC 60044-8 / IEC 61869-10 arbeitet oder über konventionelle 1 A/5 A Messwandler betrieben werden kann. Alternativ kann der SICAM FCM auch mit einem kapazitiven Spannungsabgriff angebunden werden, um eine kostengünstige gerichtete Fehlererkennung im Kabelnetz zu realisieren.

Zusätzlich bietet der SICAM FCM die Möglichkeit, über die integrierte Modbus RTU-Schnittstelle aktuelle Messwerte bereitzustellen und damit eine präzise Beurteilung des Verteilnetzes zu gewährleisten.

Das kostengünstige Messgerät ist für den Einsatz in Niederspannungsschaltanlagen optimiert und überzeugt als Power Meter im Niederspannungsnetz. Mit seiner geringen Bauhöhe ist er ideal für den Einbau in NS-Schaltfeldern geeignet.

EAN: 4025515637608.
