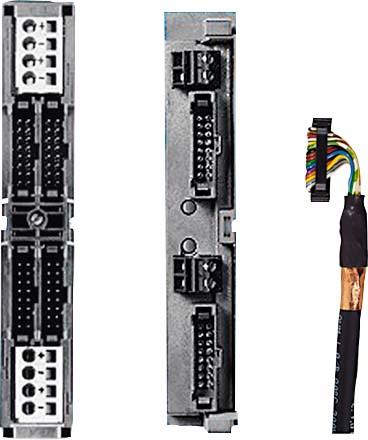

Siemens Front connector module with flat ribbon

Siemens Dig.Industr. Frontsteckmodul Analog 6ES7921-3AG20-0AA0

Hersteller: Siemens Dig.Industr.
Bezeichnung: Frontsteckmodul Analog 40-polig S7-300
Typ: 6ES7921-3AG20-0AA0
Explosionsgeprüfte Ausführung "Ex e": nein
Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25..0,75 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25..0,75 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig: 0,25..1,5 mm²
Bemessungsstrom In: 1 A
Bemessungsspannung: 60 V
Ausführung elektrischer Anschluss 1: Steckanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Polzahl: 40
Montageart: Direktmontage
Werkstoff des Isolierkörpers: sonstige
Betriebstemperatur: 0..60 °C
Abschlussplatte erforderlich: nein
Farbe: schwarz
Transparent: nein

Das Frontsteckmodul mit Flachrund-Kabelanschluss für analoge (40 Pins) Baugruppen der S7-300 ermöglicht die Stromeinspeisung über Schraubklemmen. Es handelt sich um einen modifizierten Frontstecker für den Anschluss an eine analoge I/O Baugruppe. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Hier werden die Verbindungsleitungen angesteckt und mit dem Anschlussmodul verbunden. Dieses modifizierte Frontsteckmodul ist Bestandteil des vollmodularen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem geringen Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden. Analoge Signale aus der Peripherie werden an die Anschlussmodule von SIMATIC TOP connect angeschlossen und über Verbindungsleitung und Frontsteckmodul mit der SIMATIC S7-300 verbunden.
EAN: 4025515069836.
