Schneider Electric Servo

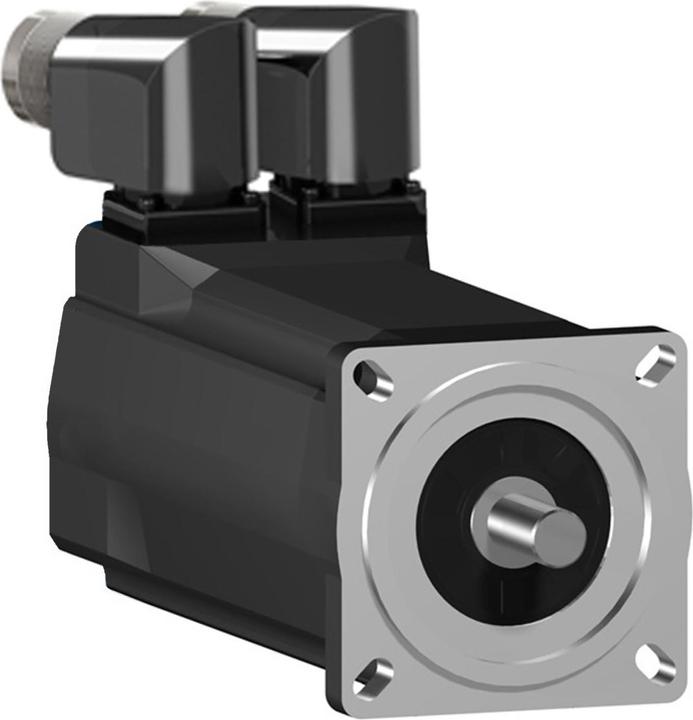

Schneider Electric Servomotor SH30702P01A2000

Hersteller: Schneider Electric
Bezeichnung: Servomotor
Typ: SH30702P01A2000
Version: Sonstiges
Nennspannung: 115 V
Nennstrom: 1,78 A
Nennfrequenz: 50...60 Hz
Spannungsart: Wechselstrom
Anzahl der Phasen: 3
Nennleistung bei Nennfrequenz: 0,26 kW
Nennumdrehung bei Nennfrequenz: 3000 1/min
Gehäusematerial: Sonstiges
Schutzart (IP): Sonstiges
Anzahl der Pole: 6
Bauart: Sonstiges
Energieeffizienzklasse des Motors: Sonstiges
Isolierklasse nach IEC: Sonstiges
Lastzyklus: Sonstiges
Nennmoment: 0,26 Nm
Lager: Sonstiges
Mit Kondensationsschutz: Nein
Mit PTC-Widerstand (positiver Temperaturkoeffizient): Nein
Mit Widerstandsthermometer (RTD): Nein
Eigensicherheit (IS): Ohne
Geeignet für Frequenzregelung: Nein
Betriebstemperatur: 0..50 °C
Überlastfähigkeit: Nein
Kühlmethode: Sonstiges
Welle-Endausführung: Sonstiges
Vakuumdruck-Imprägnierung (VPI): Sonstiges

Der Lexium SH3 Servomotor zeichnet sich durch eine niedrige Rotorträgheit aus, die eine hohe Beschleunigungsfähigkeit für dynamische Anwendungen ermöglicht. Die Wickeltechnologie führt zu einer höheren Leistungsdichte in einem kompakten Design. Dieser Servomotor hat ein nominales kontinuierliches Stillstandsmoment von 2,2 Nm und erreicht ein Spitzenmoment von 7,6 Nm. Seine Nennumdrehung beträgt bis zu 7200 U/min, abhängig von der Versorgungsspannung, was zu einer spannungsabhängigen Nennleistung von bis zu 1360 W führt. Der integrierte Encoder ist als Ein-Turn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgelegt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, 90° gewinkelt und drehbar. Zur Montage hat der Motorflansch einen Durchmesser von 70 mm. Die Antriebswelle hat einen Durchmesser von 11 mm. Das Wellenende ist glatt und entspricht der Schutzart IP54. Das Motorengehäuse entspricht der Schutzart IP65. Es gibt keine Haltebremse. Die Servoverstärker der Lexium-Serie Lexium 52 & Lexium 62 werden für den Betrieb des Synchronmotors empfohlen.
